Nach dem Ausführen einer Analyse werden die Ergebnisse unter der jeweiligen Subcase in der Strukturansicht des Modells geladen.
Jeder Ergebnissatz enthält vier verschiedene Darstellungen, die automatisch geladen werden, wenn es sich um lineare statische Analysen und statische Analysen mit Vorspannung handelt.
- von Mises: Die von Mises-Ergebnisse werden mit einer verformten Darstellung dargestellt.
- Verschiebung: Die Verschiebungsergebnisse werden mit einer verformten Darstellung dargestellt.
- Sicherheitsfaktor: Der Sicherheitsfaktor wird dargestellt. Definieren Sie im Material-Dialogfeld die zulässigen Materialwerte und die Fehlertheorie.
- Verformt: Nur verformte Modelle (Gesamtanzahl der Verschiebungen).

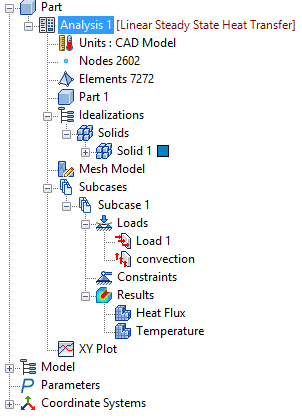

Jeder Ergebnissatz enthält zwei verschiedene Darstellungen, die automatisch geladen werden, wenn eine lineare stationäre Wärmeübertragungsanalyse durchgeführt wird.
- Wärmestrom: Die vorgabemäßige Konturendarstellung zeigt die Wärmestromergebnisse.
- Temperatur: Konturendarstellung der Temperaturverteilung.

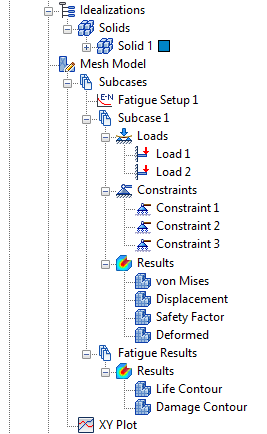

Für Analysen des Typs Multiaxiale Ermüdung gibt es zwei Sätze von Ergebnissen (einen Satz in jedem der beiden Subcases). Anwendbare Darstellungen werden automatisch geladen:
- Subcase 1: umfasst die benutzerdefinierten Lasten und Abhängigkeiten und linearen statischen Spannungsergebnisse.
- Ermüdungsergebnisse: Dieser zweite Subcase wird nach dem Berechnen des Modells angezeigt. Er enthält das Unterobjekt Ergebnisse mit den Lebensdauerkontur- und Schadenskonturergebnissen aus der Ermüdungsanalyse.
Andere Analysen verfügen über einen einzelnen Ergebnisse-Knoten in der Ansichtstruktur des Modells, die in Darstellungsvorlagen erläutert wird.
Alle oben genannten Darstellungen verwenden Vorlagen, die unter Darstellungsvorlagen im unteren Bereich der Strukturansicht aufgeführt sind, mit vorgegebenen Anzeigeeinstellungen für die Nachverarbeitung.
Diese Vorlagen können durch Ziehen und Ablegen in eine Subcase/Ergebnisse oder in Modus/Inkrement unter Subcase/Ergebnisse verschoben werden. Vier dieser Vorlagen sind verfügbar. Sie können weitere erstellen, indem Sie mit der rechten Maustaste auf Darstellungsvorlagen klicken und dann Neu wählen.

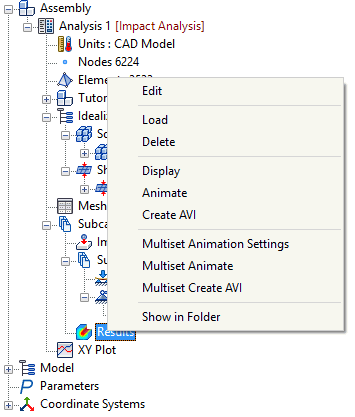

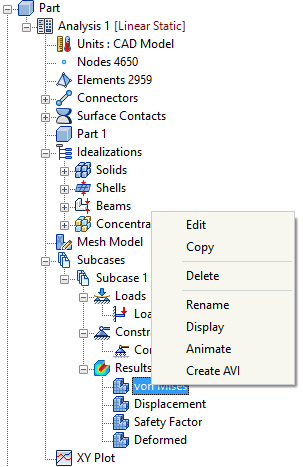

Klicken Sie mit der rechten Maustaste auf eine der vier verschiedenen Darstellungen oder auf den Einzelknoten Ergebnisse. Die folgenden Optionen sind verfügbar:
- Bearbeiten: Hier können Sie die Ergebnisse bearbeiten.
- Löschen: Hier können Sie die Ergebnisse löschen.
- Anzeige: Hier können Sie die Ergebnisse anzeigen.
- Animieren: Hier können Sie die Animation für die einzelnen Sätze basierend auf den ausgewählten Ergebnissen erstellen.
- AVI erstellen: Hier können Sie AVI für die einzelnen Sätze basierend auf den ausgewählten Ergebnissen erstellen.
- Multiset-Animationseinstellungen: Hier können Sie die Multiset-Animation definieren.
- Multiset animieren: Hier können Sie das Multiset basierend auf den Einstellungen in den Multiset-Animationseinstellungen animieren.
- Multiset-AVI erstellen: Hier können Sie AVI für das Multiset basierend auf den Einstellungen in den Multiset-Animationseinstellungen erstellen.
- In Ordner anzeigen: Mithilfe des Windows-Dateimanagers öffnet dieser Befehl den Ordner, in dem die .FNO-Datei für das Modell gespeichert ist.
Das Dialogfeld Multiset-Ergebnisse trennt diese durch eine Trennungslinie, wie bereits erwähnt.
- Lineare Knickung:
- Normale Vorspannungsmodi:
- Nichtlineare Knickung:

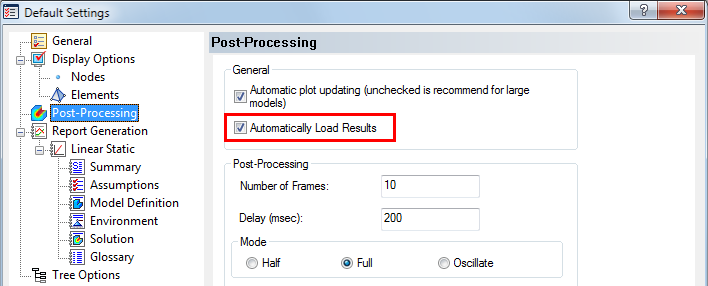

Inventor Nastran unterstützt das automatische Laden von Ergebnissen zuvor gelöster Modelle beim Öffnen der Inventor Nastran-Umgebung. Um diese Option zu aktivieren, aktivieren Sie das Kontrollkästchen Ergebnisse automatisch laden im Bereich Nachverarbeitung des Dialogfelds Vorgabeeinstellungen, wie in der Abbildung unten gezeigt. Wenn Sie dann auf die Inventor Nastran-Umgebung zugreifen, werden die verfügbaren Ergebnisse sofort geladen und sind für die Anzeige verfügbar.
