Modale einrichten

Dies ist immer dann verfügbar, wenn Sie eine modusbasierte Analyse ausführen, wie Normale Modi, Normale Vorspannungsmodi und Modal-transient.

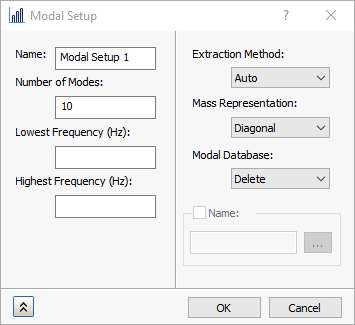

Um zu Modale einrichten zu wechseln, klicken Sie mit der rechten Maustaste auf Modale einrichten unter Subcase in der Autodesk Inventor Nastran-Strukturansicht und wählen Sie Bearbeiten aus.

• Name: Gibt den Namen der Einrichtung der Modale an.
• Anzahl der Modi: Der Solver sucht die angegebene Anzahl von Eigenfrequenzen und Modusformen.
• Niedrigste Frequenz: Gibt die niedrigste Frequenz eines Frequenzbereichs an, der auf Eigenfrequenzen und Modusformen analysiert werden soll.
• Höchste Frequenz: Gibt die höchste Frequenz eines Frequenzbereichs an, der auf Eigenfrequenzen und Modusformen analysiert werden soll.
• Extrahierungsmethode:
  • Automatisch: Das Programm wählt die beste Methode basierend auf der RAM-Richtlinieneinstellung (Parameter - Speichermanagement-Richtlinien) und der Größe des Modells.
  • Subspace-Iteration: Wählt den Subspace-Eigensolver.
  • Lanczos-Iteration: Wählt den Hochleistungs-PCGLSS-Block-Lanczos-Eigensolver. Dieser Eigensolver empfiehlt sich für große Probleme und arbeitet in der Regel schneller als der Subspace-Eigensolver.
• Massedarstellung:
  • Diagonal: Erfordert die Generierung von diagonalen Massematrizen. Die diagonalen oder konzentrierten Massematrizen enthalten ungekoppelte, translationale Massekomponenten.
  • Gekoppelt: Erfordert die Generierung von gekoppelten Massematrizen für Elemente mit gekoppelter Massefähigkeit. Gekoppelte Massematrizen enthalten translationale Massekomponenten mit Kupplung zwischen den Komponenten. Diese Option kann genauer als konzentrierte Diagonalmasse sein.
  • Vorgabeelementtyp: Verwendet die gekoppelte Masseformulierung, wenn steife Elemente im Modell angegeben werden.
• Modale Datenbank: Steuert das Speichern und Abrufen von modalen Daten, wie z. B. Eigenwerte und Eigenvektoren in dynamischen Antwortanalysen. Es stehen vier Optionen zur Verfügung:
  • Löschen: Der Vorgabewert bereinigt alle modalen Daten, wenn das Programm normal beendet wird.
  • Speichern: Die modale Datenbank wird in einer einzelnen Datei mit dem Namen gespeichert, den Sie angeben, indem Sie auf die Option Durchsuchen klicken und die Dateierweiterung .MDB wählen.
  • Abrufen: Die mit der Option Durchsuchen angegebene Datenbank wird abgerufen, und die Phase der Eigenwertextrahierung wird übersprungen.
  • Aktualisieren: Die modale Datenbank wird abgerufen und gespeichert.
