Kalibrieren Sie eine Tasterspitze, indem Sie nur einen Kalibrierungspunkt aufnehmen.
Anstelle einer Berechnung des Tasterkopf-Versatzes, Tastsensor-Versatzes und Tasterdurchmessers mithilfe mehrerer Punkte, die auf der Kalibrierungskugel aufgenommen werden, verwendet die einfache Kalibrierung die Soll-Versätze des Tasterkopfes und Tasterdurchmessers sowie einen Kalibrierungspunkt, um den Versatz des Tastsensors zu berechnen. Dies ermöglicht Ihnen, die Tasterbaugruppe schnell zu ändern und die Tasterausrichtung während der Messung anzupassen.
Anmerkung: Die einfache Kalibrierung ist nur verfügbar, wenn Prüfungen für CNC-Maschinen oder manuelle CMMs erstellt werden.
- Klicken Sie auf der Maschine-Registerkarte auf die Schaltfläche Kalibrieren

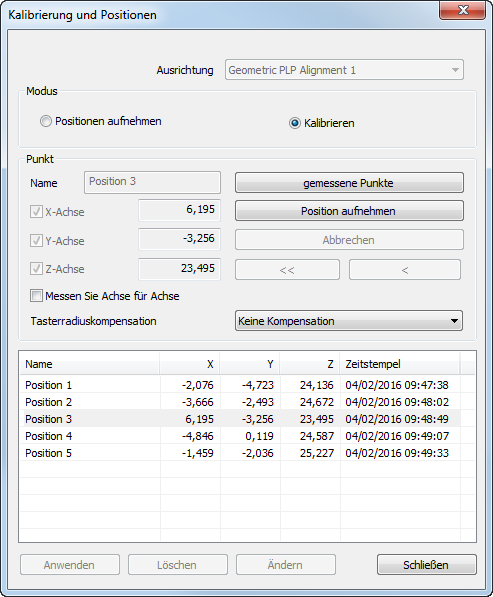

. Der Kalibrierung und Positionen-Dialog wird angezeigt.
- Wählen Sie die Kalibrieren-Option aus.
- Richten Sie den Taster aus.
- Wählen Sie in der Position-Liste die Position aus, mit der Sie den Taster kalibrieren möchten.
- Bewegen Sie die Tasterspitze auf die ausgewählte Position und klicken Sie auf die Position aufnehmen-Schaltfläche. Klicken Sie alternativ auf die gemessene Punkte-Schaltfläche und messen Sie die Position.
Anmerkung: Um die Koordinaten für jede Achse einzeln aufzunehmen, wählen Sie das Messen Sie Achse für Achse-Kontrollkästchen aus und messen Sie nacheinander jede Achse.
- Klicken Sie auf Schließen. Sie können das Bauteil jetzt mithilfe der ausgewählten Tasterausrichtung messen.
