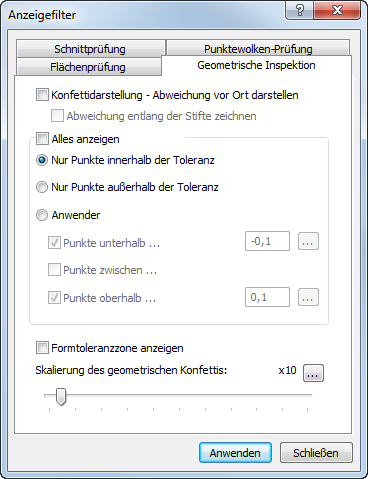

Wenn Sie die Anzeige der gemessenen Punkte von geometrischen Merkmalen in der CAD-Ansicht filtern möchten, klicken Sie auf Ansicht-Registerkarte > Ansichtsoptionen-Gruppe > Anzeigefilter und wählen die Geometrische Inspektion-Registerkarte aus.
Die Registerkarte beinhaltet die folgenden Einstellungen:

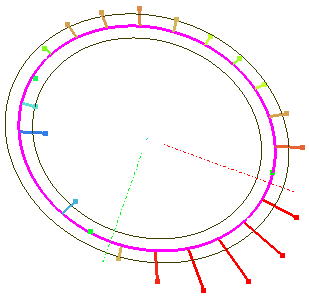

- Konfettidarstellung - Abweichung vor Ort darstellen - Wählen Sie dieses Kontrollkästchen aus, um die berechnete Abweichung jedes gemessenen Punktes entlang seiner Scheibe oder Abweichnungslinie anzuzeigen.
Zum Beispiel:
- Abweichung entlang der Nadeln zeichnen - Wenn die Abweichungen gemessener Punkte als Linien oder Vektoren dargestellt werden, wählen Sie dieses Kontrollkästchen aus, um die berechnete Abweichung entlang der Linie oder des Vektors anzuzeigen.
Zum Beispiel:
- Alles anzeigen - Wählen Sie dieses Kontrollkästchen aus, damit alle gemessenen Punkte jedes geometrischen Merkmals angezeigt werden, unabhängig von der Formtoleranz des Merkmals. Wählen Sie dieses Kontrollkästchen ab, um zu bestimmen, welche Punkte angezeigt werden. Wählen Sie:
- Nur Punkte innerhalb der Toleranz, um nur Punkte innerhalb der Formtoleranz anzuzeigen.
- Nur Punkte außerhalb der Toleranz, um nur Punkte außerhalb der Formtoleranz anzuzeigen.
- Anwender, um die unteren und oberen Grenzwerte für die anzuzeigenden Punkte festzulegen. Wählen Sie das Kontrollkästchen Punkte unter aus, um Punkte unter der angegebenen unteren Toleranzgrenze anzuzeigen. Wählen Sie das Kontrollkästchen Punkte über aus, um Punkte über der angegebenen oberen Toleranzgrenze anzuzeigen. Wählen Sie das Kontrollkästchen Punkte zwischen aus, um Punkte zwischen den angegebenen oberen und unteren Toleranzgrenzen anzuzeigen.
Um der Formtoleranz eines Elements eine Anzeigebegrenzung aufzuerlegen, wählen Sie das Element in der Prüfsequenz aus und klicken Sie dann auf
. Die Toleranz wird halbiert und im angrenzenden Feld angezeigt. - Formtoleranzzone anzeigen - Wählen Sie dieses Kontrollkästchen aus, damit die Begrenzungen der Formtoleranz von jedem Merkmal in der CAD-Ansicht angezeigt werden.
Zum Beispiel:
- Skalierung des geometrischen Konfetti - Bewegen Sie den Schieberegler, um den Abbildungsmaßstab der Punktindikatoren und der Formtoleranzzone zu ändern. Um die Obergrenze der Vergrößerung zu ändern, klicken Sie auf und geben Sie eine neuen maximalen Wert ein.
Klicken Sie auf Ausführen, um Ihre Änderungen zu speichern und diese in der CAD-Ansicht anzuzeigen.
