Setzen Sie das Element 'Kollisionsfreier Verbindungspfad' ein, um einen Zwischen-Messpfad zwischen Merkmalen auf dem Bauteil anzulegen, der automatisch jeglichen Kontakt mit dem Bauteil vermeidet.
Anmerkung: Diese Option ist nur verfügbar, wenn Prüfungen zur Verwendung auf CNC- und OMV-Maschinen erstellt werden.
So legen Sie ein Element 'Kollisionsfreier Verbindungspfad' an:
- In der Prüfsequenz bewegen Sie den

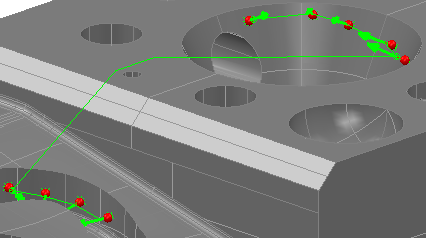

Einfügen-Cursor zwischen die Sequenzelemente, für die Sie einen kollisionsfreien Zwischen-Tasterpfad anlegen möchten. - Klicken Sie auf Ausgangspunkt-Registerkarte > Tasterpfad-Gruppe > Verknüpfung > Kollisionsfreier Verbindungspfad. Das Dialogfeld Zwischenpfad wird auf der Merkmale-Registerkarte angezeigt, ein Element des Typs Zwischenpfad wird der Prüfsequenz hinzugefügt, und der Tasterpfad wird in der CAD-Ansicht angezeigt. Zum Beispiel:
Wenn der Tasterpfad ungültig ist, wird er nicht angelegt, und das Symbol Ungültig
wird neben dem Element in der Prüfsequenz angezeigt. - Klicken Sie auf der Merkmale-Registerkarte auf
, um das Element zu speichern.
Sie können bestehende Zwischenpfad-Elemente in 'Kollisionsfreier Verbindungspfad'-Elemente umwandeln, indem Sie das Prüfverfahren ändern.
So konvertieren Sie ein Zwischenpfad-Element in ein Element 'Kollisionsfreier Verbindungspfad':
- Im Sequenzbaum wählen Sie das umzuwandelnde Zwischenpfad-Element aus.
Der Dialog Zwischenpfad wird in der Merkmale-Registerkarte angezeigt.
- Klicken Sie auf
, um das geometrische Element zu bearbeiten. - Wählen Sie in der Liste Messverfahren das
CollisionAvoidance-Verfahren mit der Bezeichnung Optimal aus. Das Symbol des Elements in der Prüfsequenz ändert sich von
zu
und der neue Messpfad wird in der CAD-Ansicht dargestellt. - Klicken Sie zum Speichern des Elements auf .
Anmerkung: Wählen Sie Ausgangspunkt-Registerkarte > Tasterpfad-Gruppe > Kontrollkästchen Automatisches Ausweichen aus, sodass PowerInspect alle kollisionsfreien Verbindungspfad-Elemente verwalten kann.
