Die Halter-Registerkarte im Werkzeug-Dialog legt den Halterteil des Werkzeugs fest. Werkzeugwege vermeiden den Kontakt mit dem Werkzeughalter.
So zeigen Sie das Dialogfeld Werkzeug an
- Klicken Sie auf die Start-Registerkarte > Werkzeug-Gruppe > Werkzeug erstellen; oder
- Wählen Sie im Werkzeuge-Kontextmenü die Option Werkzeug erstellen.
Der Schnittbereich des Werkzeugs ist gelb, der Leerschnittbereich grün und der Werkzeughalter rosa.
Diese Registerkarte bietet folgende Optionen:
Werkzeughalter laden — Klicken Sie, um einen Werkzeughalter aus einem Dreiecksmodell zu importieren.
Werkzeughalter löschen — Klicken Sie, um den Werkzeughalter zu löschen.
Werkzeughalter speichern — Klicken Sie, um den Halter zu speichern. Der Einsatz wird nicht gespeichert.
Hand einfügen — Wählen Sie eine Option aus der Liste aus, um die Seite des Halters, an der der Einsatz platziert wird, festzulegen.
Rechts — Der Einsatz befindet sich auf der rechten Seite des Halters.
Links — Der Einsatz ist auf der linken Seite des Halters platziert.
Halterkontur — Wählen Sie eine Option aus der Liste aus, um die Kontur des Halters vorzugeben.

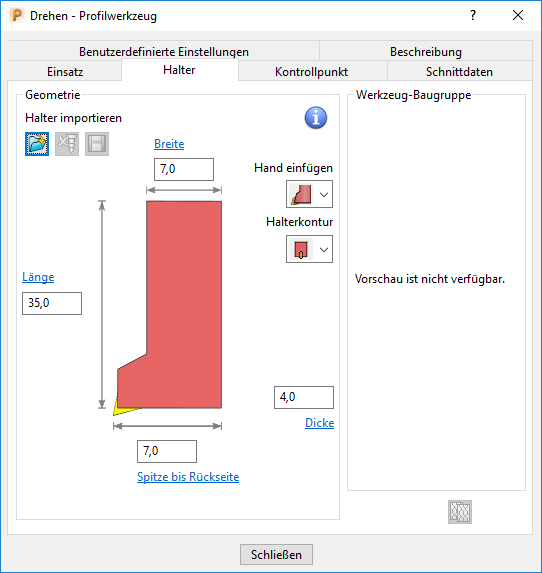

Rechteckig — Zeigt die Abmessungsoptionen für einen rechteckigen Halter an.
- Breite — Geben Sie die Breite des Halters ein.
- Länge — Geben Sie die Länge des Halters ein.
- Spitze bis Rückseite — Geben Sie einen Wert ein, um den Abstand zwischen der Schneidenspitze des Einsatzes und er hinteren Kante des Halters festzulegen.
- Aufmaß — Geben Sie ein Aufmaß für den Halters ein.

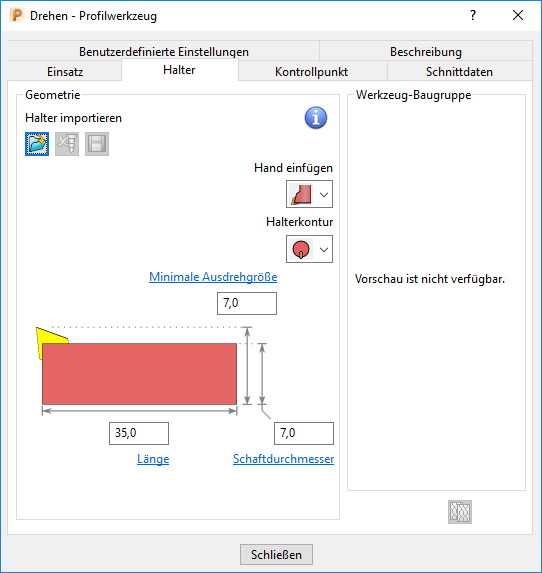

Zylindrisch — Zeigt die Abmessungsoptionen für einen zylindrischen Halters an.
- Länge — Geben Sie eine Länge für das Feature ein.
- Minimale Ausdrehgröße – Geben Sie den minimalen Bohrungsdurchmesser ein, in den das Werkzeug eintreten kann. Diese wird von der Unterkante des Halters bis zur Schneidenspitze des Einsatzes gemessen.
- Schaftdurchmesser — Geben Sie den Durchmesser des Halters ein.
