Erstellen einer Arbeitsebene aus drei Bogenpunkten – Beispiel

Dieses Beispiel veranschaulicht, wie Sie eine Arbeitsebene am Mittelpunkt einer Bohrung erstellen, wobei die Z-Achse an der Bohrung ausgerichtet ist.

1. Klicken Sie auf die Arbeitsebene-Registerkarte > Erstellen-Gruppe > Aus drei Bogenpunkten, um die Arbeitsebene erstellen-Registerkarte anzuzeigen.

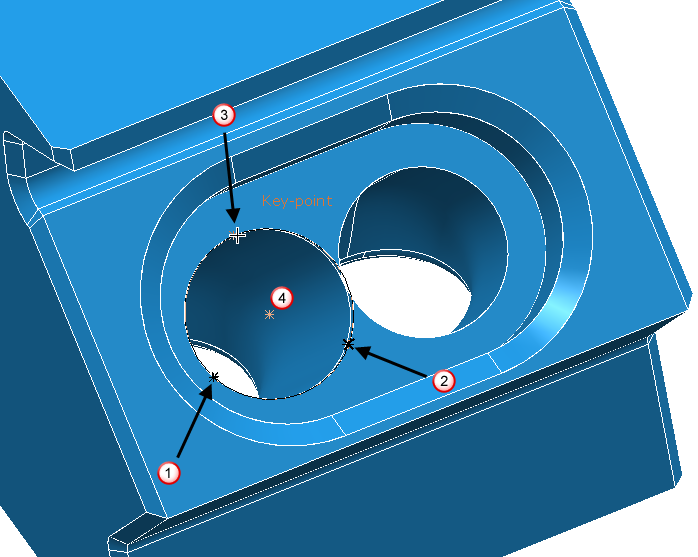

2. Klicken Sie auf drei Punkte auf dem Umfang des Kreises, die die Bohrung definieren (Punkte , und ).



   PowerMill berechnet den Mittelpunkt des Kreises (Punkt ), der den Ursprung der Arbeitsebene bestimmt, und zeigt das Dialogfeld Nullpunkt bestätigen an.

3. Klicken Sie auf Zuweisen.

   Sie können die Position des Ursprungs in diesem Dialog ändern.

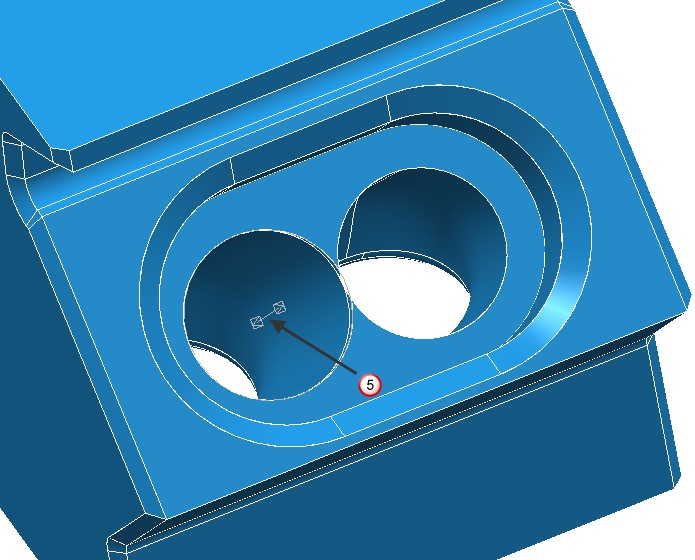

4. Wählen Sie im Grafikbereich die Richtung der Z-Achse aus (). Zwei Optionen stehen zur Auswahl, entweder in die Bohrung hinein oder aus der Bohrung heraus.



   Dadurch wird die Arbeitsebene erstellt und die Arbeitsebene erstellen-Registerkarte geschlossen.
