Wählen Sie eine Option aus dem Menü unter Kurveneditor-Registerkarte > Ändern-Gruppe > Projektionen aus, um festzulegen, wie die ausgewählten Kurven projiziert werden.
- Projizieren — Wählen Sie dies, um das gewählte Muster die Werkzeugachse hinunter auf das Bauteil zu projizieren. Das gesamte Muster muss innerhalb des Bauteils liegen, wenn es die Werkzeugachse abwärts betrachtet wird.

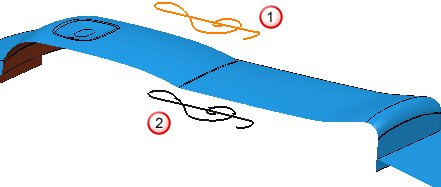

Ursprüngliches Muster.

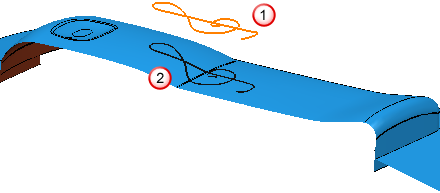

Auf das Bauteil projiziertes Muster. - Einebnen — Wählen Sie dies, um das gewählte Muster auf die XY-Ebene bei Z = 0 zu projizieren. In diesem Fall muss sich das Muster nicht vollständig innerhalb des Bauteils befinden.
Ursprüngliches Muster. Auf Z=0 eingeebnetes Muster. - Einbetten — Wählen Sie dies, um den Muster einbetten-Dialog anzuzeigen, der es ermöglicht, das auf dem Modell liegende Muster mit seiner verknüpfte Flächen (oder Flächen) zu verbinden.
