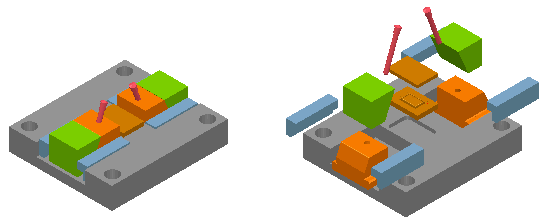

Die Auflösen-Symbolleisten ermöglichen Ihnen das Erstellen der aufgelösten Ansicht einer Baugruppe, um zu sehen, wie sie zusammengesetzt ist:
Sie können eine Baugruppe unter Verwendung des Abstands- oder Winkelparameters aus den Beziehungen der Komponenten auflösen:
- Vergewissern Sie sich, dass ein aktives Volumenmodell vorliegt. Einige der Komponenten müssen entweder eine Abstands- oder Winkelbeziehung enthalten.
- Klicken Sie auf Baugruppe-Registerkarte > Ändern-Gruppe, und wählen Sie eine der folgenden Optionen:
- Abstand auflösen – Die Baugruppe wird mittels eines Abstandsparameters aufgelöst. Die Ansicht wird entlang der Achse aufgelöst, auf der der Abstand beim Erstellen der Beziehung zwischen den Komponenten definiert wurde.
- Winkelförmig auflösen – Die Baugruppe wird mittels eines Winkelparameters aufgelöst. Die Ansicht wird entlang der Achse aufgelöst, auf der der Winkel beim Erstellen der Beziehung zwischen den Komponenten definiert wurde.
- Verwenden Sie die Optionen auf der Auflösen-Symbolleiste, um den Auflösevorgang zu steuern.
