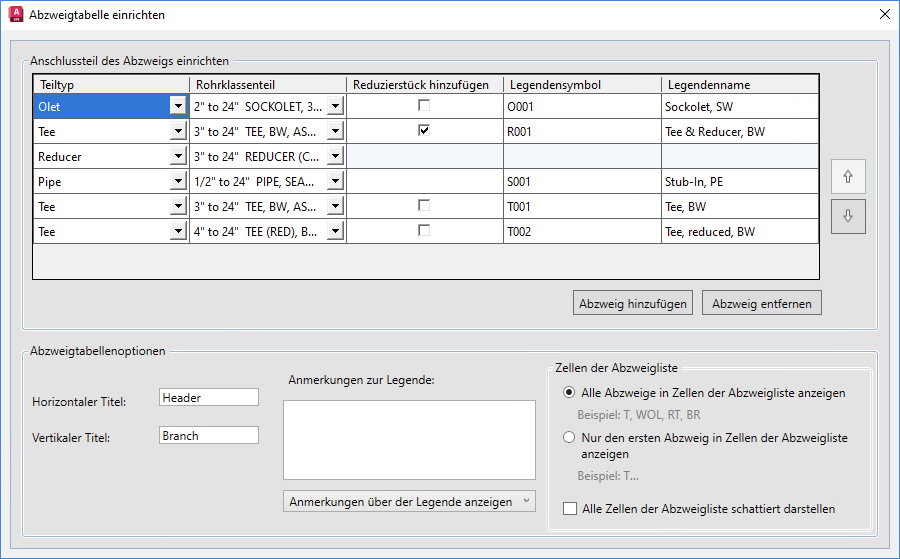

Ermöglicht das Definieren der in der Abzweigtabelle verwendeten Fittings. Sie können auch Anzeigeoptionen für die Abzweigtabelle festlegen.
Anschlussteil des Abzweigs einrichten
Legt die in der Abzweigtabelle zu verwendenden Abzweigdefinitionen und die Abzweigdefinitionseigenschaft fest.
- Teiltyp
- Legt das für den Abzweigtyp zu verwendende Fitting fest. Legen Sie für ein Stub-in Rohrleitung als Teiltyp fest.
- Rohrklassenteil
- Legt ein Teil fest. Wenn Sie Bevorzugtes Teil aus Rohrklasse verwenden festlegen, wird die Priorität der Teilverwendung im Rohrklassenblatt verwendet.
- Reduzierstück hinzufügen
- Fügt ein zusätzliches für den Abzweig zu verwendendes Teil hinzu. Wenn diese Option ausgewählt wird, wird für die Abzweigverbindung eine zweite Zeile hinzugefügt. Sie können beispielsweise einem T-Stück oder einem reduzierenden T-Stück ein Reduzierstück hinzufügen.
- Pfeil nach oben
- Verschiebt die Abzweigdefinition in der Teileinrichtungstabelle nach oben. Die Reihenfolge in der Tabelle dient lediglich der Anzeige und ändert nicht die Verwendungsvoreinstellung des Abzweigs.
- Pfeil nach unten
- Verschiebt die Abzweigdefinition in der Teileinrichtungstabelle nach unten.
- Abzweig hinzufügen
- Fügt der Teileinrichtungstabelle eine Zeile hinzu.
- Abzweig entfernen
- Entfernt eine Zeile aus der Teileinrichtungstabelle.
Abzweigtabellenoptionen
Legt Anzeigeoptionen für die Achse und eine Anmerkung fest.
- Horizontaler Titel
- Benennt die horizontale Achse der Abzweigtabelle.
- Vertikaler Titel
- Benennt die vertikale Achse der Abzweigtabelle.
- Anmerkungen zur Legende
- Fügt der Abzweigtabelle eine Anmerkung hinzu.
Zellen der Abzweigliste
Legt Anzeigeoptionen für Abzweiglisten fest. Eine Abzweigliste legt in einer Abzweigtabellenzelle mehrere Abzweigtypen fest. Sie können eine Abzweigliste im Dialogfeld Abzweigliste auswählen zuweisen.
- Alle Abzweige in Zellen der Abzweigliste anzeigen
- Zeigt alle Abzweigtypen in einer Abzweiglistenzelle an.
- Nur den ersten Abzweig in Zellen der Abzweigliste anzeigen
- Zeigt in einer Abzweiglistenzelle den Abzweigtyp mit der Priorität der Teilverwendung 1.
- Alle Zellen der Abzweigliste schattiert darstellen
- Zeigt Abzweiglistenzellen mit einer grauen Hervorhebung an.
