So arbeiten Sie mit orthogonalen Ansichten

Bearbeiten einer orthogonalen Ansicht

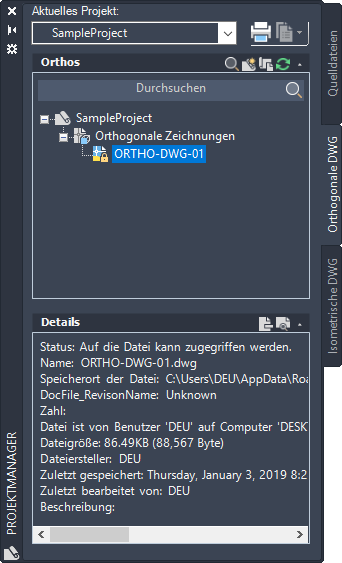

1. Klicken Sie im Projektmanager auf die Registerkarte Orthogonale DWG.
2. Erweitern Sie in der Baumstruktur den Projektknoten und den Ordner Orthogonale Zeichnungen.
3. Doppelklicken Sie auf eine orthogonale Zeichnung, um sie zu öffnen.
4. Klicken Sie auf die kontextabhängige Registerkarte Ortho-Ansicht der MultifunktionsleisteGruppe Ortho-AnsichtenAnsicht bearbeiten.
5. Nehmen Sie nach Bedarf Anpassungen vor.

Umbenennen einer orthogonalen Ansicht

1. Klicken Sie im Projektmanager auf die Registerkarte Orthogonale DWG.
2. Erweitern Sie in der Baumstruktur den Projektknoten und den Ordner Orthogonale Zeichnungen.
3. Doppelklicken Sie auf eine orthogonale Zeichnung, um sie zu öffnen.
4. Klicken Sie im Projektmanager mit der rechten Maustaste auf die Ortho-Ansicht, und wählen Sie Ansicht umbenennen.
5. Geben Sie im Dialogfeld Ortho-Ansicht umbenennen einen neuen Namen ein. Klicken Sie auf OK.

Aktualisieren einer orthogonalen Ansicht

1. Nehmen Sie Änderungen an dem Modell vor, auf dem die orthogonale Ansicht basiert.
2. Klicken Sie im Projektmanager auf die Registerkarte Orthogonale DWG.
3. Erweitern Sie in der Baumstruktur den Projektknoten und den Ordner Orthogonale Zeichnungen.
4. Doppelklicken Sie auf die orthogonale Zeichnung, die auf dem gerade geänderten Modell basiert, um sie zu öffnen.
5. Klicken Sie im Projektmanager mit der rechten Maustaste auf die Ortho-Ansicht, und wählen Sie Ansicht validieren.


Anmerkung:

• Die Aktualisierung einer Ansicht oder einer ganzen orthogonalen Zeichnung mit verschiedenen Ansichten kann abhängig von der Komplexität des Modells einige Minuten dauern.
• Wenn Sie den Vorgang der orthogonalen Generierung abbrechen müssen, klicken Sie im Dialogfeld Orthogonale Generierung auf Abbrechen.

Aktualisieren aller orthogonalen Ansichten in einer Zeichnung

1. Nehmen Sie Änderungen an dem Modell vor, auf dem die Ortho-Ansichten basieren.
2. Klicken Sie im Projektmanager auf die Registerkarte Orthogonale DWG.
3. Erweitern Sie in der Baumstruktur den Projektknoten und den Ordner Orthogonale Zeichnungen.
4. Klicken Sie im Projektmanager mit der rechten Maustaste auf die orthogonale Zeichnung, und wählen Sie Ansichten aktualisieren aus.

Anmerkung:

• Die Aktualisierung einer Ansicht oder einer ganzen orthogonalen Zeichnung mit verschiedenen Ansichten kann abhängig von der Komplexität des Modells einige Minuten dauern.
• Wenn Sie den Vorgang der orthogonalen Generierung abbrechen müssen, klicken Sie im Dialogfeld Orthogonale Generierung auf Abbrechen.

Aktualisieren aller orthogonalen Ansichten in mehreren Zeichnungen

1. Nehmen Sie Änderungen an dem Modell vor, auf dem die Ortho-Ansichten basieren.
2. Klicken Sie im Projektmanager auf die Registerkarte Orthogonale DWG.
3. Erweitern Sie in der Baumstruktur das Projekt.
4. Klicken Sie im Projekt-Manager mit der rechten Maustaste auf den Ordner Orthogonale Zeichnungen, und wählen Sie Ansichten aktualisieren aus.

   Sie können auch mehrere Zeichnungen oder Unterordner auswählen, mit der rechten Maustaste klicken und Ansichten aktualisieren auswählen.

5. Klicken Sie im Dialogfeld Orthogonale Generierung auf Aktualisieren.
   Anmerkung: Bei diesem Vorgang werden die folgenden Warndialogfelder unabhängig von ihrem Status ignoriert:

   • Ansicht ist auf dem neuesten Stand
   • Fehlende Modelle
   • Proxy-Warnung
6. Nach erfolgreicher orthogonaler Generierung wird eine Meldung angezeigt.
7. Klicken Sie auf den Link zur Protokolldatei, um eine detaillierte Übersicht über die Aktualisierung zu erhalten.

Anmerkung:

• Die Aktualisierung von Ansichten kann abhängig von der Komplexität des Modells einige Minuten dauern.
• Wenn Sie den Vorgang der orthogonalen Generierung abbrechen müssen, klicken Sie im Dialogfeld Orthogonale Generierung auf Abbrechen.

Löschen einer orthogonalen Ansicht

1. Klicken Sie im Projektmanager auf die Registerkarte Orthogonale DWG.
2. Erweitern Sie in der Baumstruktur den Projektknoten und den Ordner Orthogonale Zeichnungen.
3. Doppelklicken Sie auf eine orthogonale Zeichnung, um sie zu öffnen.
4. Klicken Sie auf die kontextabhängige Registerkarte Ortho-Ansicht der MultifunktionsleisteGruppe Ortho-AnsichtenAnsicht löschen.
5. Wählen Sie die Ansicht, die Sie löschen möchten.
