Fügt dem 3D-Modell ISO-Referenzbemaßungen hinzu.
Zugriffsmethoden
Multifunktionsleiste: Registerkarte ISOS
ISO-Erstellung Referenzbemaßung
Befehlseingabe:
plantisoaddrefdim Platziert eine ISO-Referenzbemaßung in Rohrleitungen und zeigt die Eigenschaftenpalette für die neue ISO-Referenzbemaßung an.
Nach der Platzierung wird der Rohrleitung ein Referenzbemaßungszeichen zugeordnet. Sie können das 3D-Modell im Drahtmodellmodus anzeigen, um Referenzbemaßungsobjekte ganz einfach einzublenden.
ISO-Referenzbemaßungen zeigen eine Vorschau an, wenn sie hervorgehoben werden.

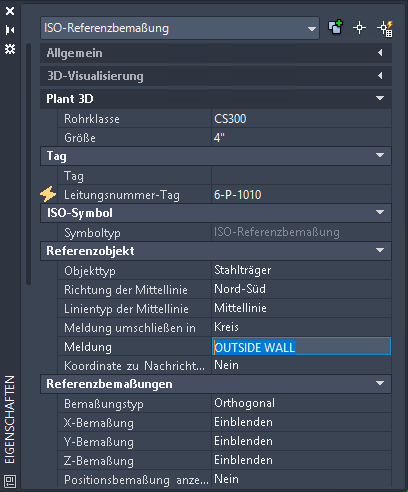

Zeigt die Eigenschaftenpalette nach dem Platzieren der ISO-Referenzbemaßung an. Dadurch ist es einfacher, Meldungstext und andere Eigenschaften für eine neue ISO-Referenzbemaßung anzugeben.
Liste der Aufforderungen
Befehl: plantisoaddrefdim
Wählen Sie den Einfügepunkt auf dem Rohr oder dem Formstück aus, um den Referenzpunkt zu platzieren:
Wählen Sie den Einfügepunkt im Modell, um den Referenzbemaßungspunkt zu platzieren:
Wählen Sie den Referenzobjekttyp [Gebäude/aPparate/gEschoss/rAsterlinie/Verschiedenes/Stahlträger/sTahlstütze/Rohr/Wand] <sTahlstütze>: W
ISO-Element wurde hinzugefügt.
