Bearbeitet die Käfigeinstellungen für eine Stahlbauleiter.
Allgemein
Bearbeitet die Käfigzeichnung und -beschreibung.
- Käfig zeichnen
-
Gibt an, ob der Käfig gezeichnet werden soll.
- Beschreibung
-
Bearbeitet die Käfigbeschreibung.
Geometrie

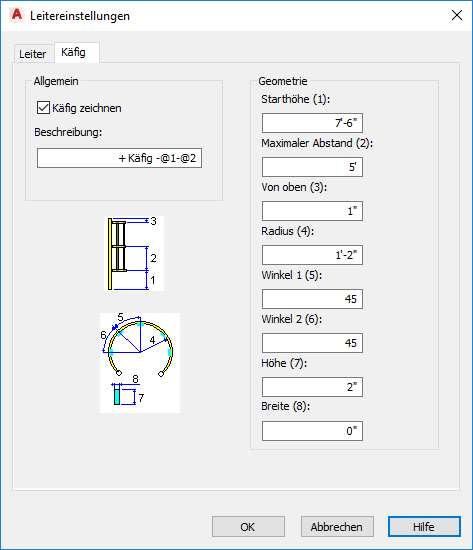

Bearbeitet die Geometrieeinstellungen für den Käfig. In Klammern angegebene numerische Werte entsprechen der beschrifteten Geometrie im Vorschaubild.
- Anfangshöhe (1)
-
Bearbeitet die Anfangshöhe des Käfigs.
- Maximaler Abstand (2)
-
Bearbeitet den maximalen Abstand zwischen Käfigabschnitten.
- Von oben (3)
-
Bearbeitet den Abstand zwischen dem oberen Ende der Leiter und dem Käfigabschnitt.
- Radius (4)
-
Bearbeitet die Käfigradius.
- Winkel 1 (5)
-
Bearbeitet den Winkelwert von Käfig 1.
- Winkel 2 (6)
-
Bearbeitet den Winkelwert von Käfig 2.
- Höhe (7)
-
Bearbeitet die Höhe einzelner Käfigprofile.
- Breite (8)
-
Bearbeitet die Breite einzelner Käfigprofile.
