So arbeiten Sie mit ISO-Referenzbemaßungen

So erstellen Sie eine ISO-Referenzbemaßung

1. Klicken Sie in der Multifunktionsleiste auf die Registerkarte ISOSGruppe ISO-BeschriftungenReferenzbemaßung.
2. Verwenden Sie im Zeichenbereich den Objektfang, um einen Einfügepunkt auf einem Rohr oder Formstück anzugeben.
3. Geben Sie die Position des Referenzobjekts an.

   Wenn Sie ein Plant 3D-Objekt fangen, fahren Sie mit Schritt 5 fort. Plant 3D-Objekte, wie beispielsweise Apparat, Rohrleitung und Stahl, werden erkannt.

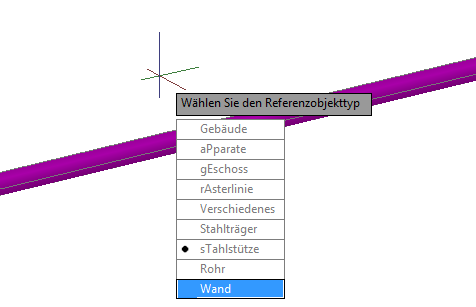

4. Geben Sie den Referenzobjekttyp (z. B. eine Wand) an.

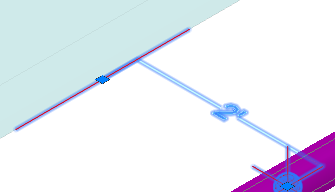

   Eine Markierung wird im Rohr hinzugefügt, und die Eigenschaftenpalette wird angezeigt.

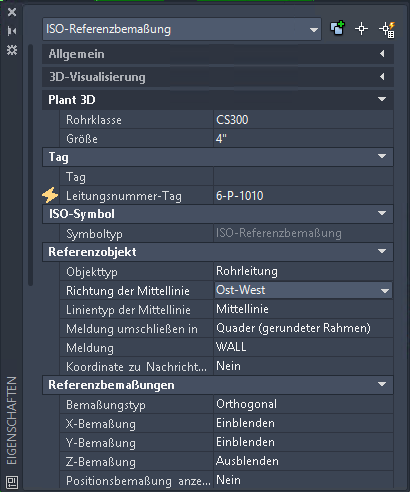

5. (Optional) Geben Sie in der Eigenschaftenpalette unter Referenzobjekt eine Nachricht ein.

Legen Sie weitere Werte in der Eigenschaftenpalette fest. Beispielsweise können Sie die Mittellinie in Vertikal oder Nord-Süd ändern.

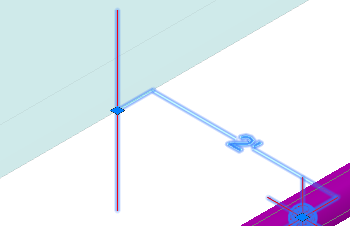

Vertikal



Nord-Süd

So zeigen Sie die Referenzbemaßung in einer ISO-Zeichnung an

Nachdem Sie eine ISO-Referenzbemaßung zu Rohrleitungen im 3D-Modell hinzugefügt haben, können Sie ein Schnell-ISO erstellen.

1. Wählen Sie im Zeichenbereich Rohrleitungen aus, die über eine zugeordnete ISO-Referenzbemaßung verfügen.
2. Klicken Sie in der Multifunktionsleiste auf die Registerkarte ISOSISO-ErstellungSchnell-ISO.
3. Klicken Sie auf Erstellen.

   Nach einiger Zeit wird die Sprechblasen-Benachrichtigung Die isometrische Erstellung ist abgeschlossen angezeigt.


4. Klicken Sie in die Sprechblase, um Isometrische Erstellungsergebnisse anzuzeigen und die isometrische Zeichnung zu öffnen.


   Eine ISO-Referenzbemaßung des Wandtyps mit einer X- und Z-Bemaßung zu einer Ost-West-Mittellinie.

So erstellen Sie eine ISO-Referenz für den Stahlbau

1. Klicken Sie in der Multifunktionsleiste auf die Registerkarte ISOSGruppe ISO-BeschriftungenReferenzbemaßung.
2. Verwenden Sie im Zeichenbereich den Objektfang, um einen Einfügepunkt auf einem Rohr oder Formstück anzugeben.
3. Verwenden Sie den Objektfang, um das Stahlbauelement (zum Beispiel: Nächster) anzugeben.
4. Eine Markierung wird im Rohr hinzugefügt, und die Eigenschaftenpalette wird angezeigt.

5. Blenden Sie in der Eigenschaftenpalette unter Referenzbemaßungen X-, Y- und Z-Bemaßungen ein, oder blenden Sie diese aus.

   Blenden Sie beispielsweise Z und Y ein, und blenden Sie X aus.
6. Wenn die Ausrichtung der Balkenmittellinie nicht korrekt ist, geben Sie die gewünschte Richtung der Mittellinie an.
