- Erweitern Sie im Dialogfeld Projektkonfiguration die Option Isometrische DWG-Einstellungen. Klicken Sie auf ISO-Stil einrichten.
- Klicken Sie im Bereich ISO-Stil einrichten auf Neuen ISO-Stil erstellen.
- Geben Sie im Dialogfeld Neuen ISO-Stil erstellen unter Name einen Namen für den neuen ISO-Stil ein.
- Wählen Sie Neuen Stil erstellen.
- Klicken Sie dann auf Erstellen. Isometrischen Stil erstellen wird angezeigt.

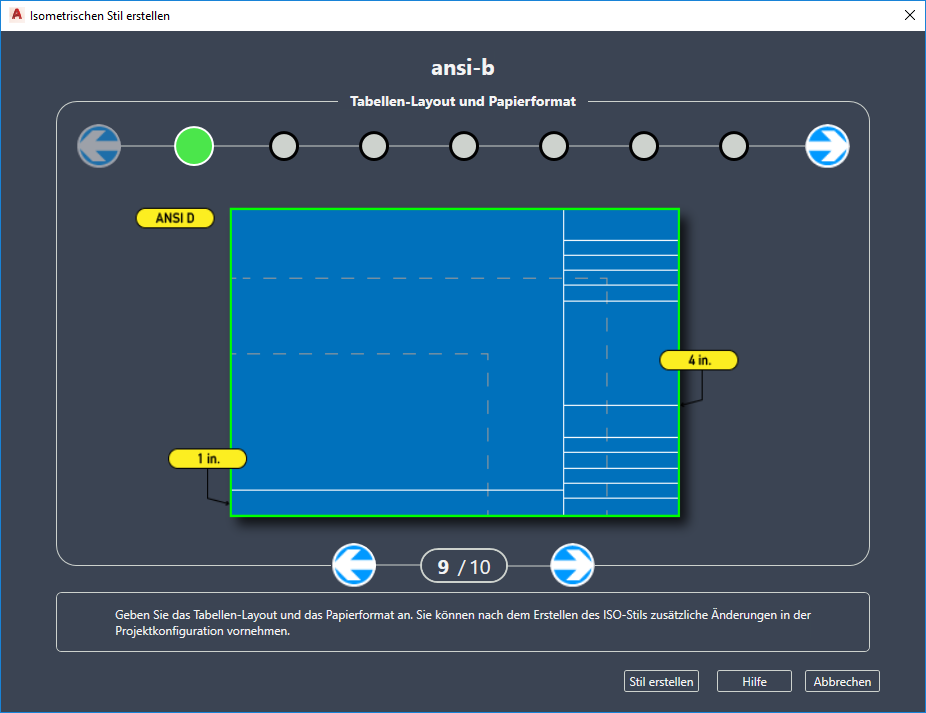

Klicken Sie unten auf die Schaltfläche mit den nach links oder nach rechts weisenden Pfeilen, und wählen Sie das Tabellenlayout und die Plangröße. Beispiel: ANSI D mit einem 4-Zoll- Stücklistenbereich auf der linken Seite.

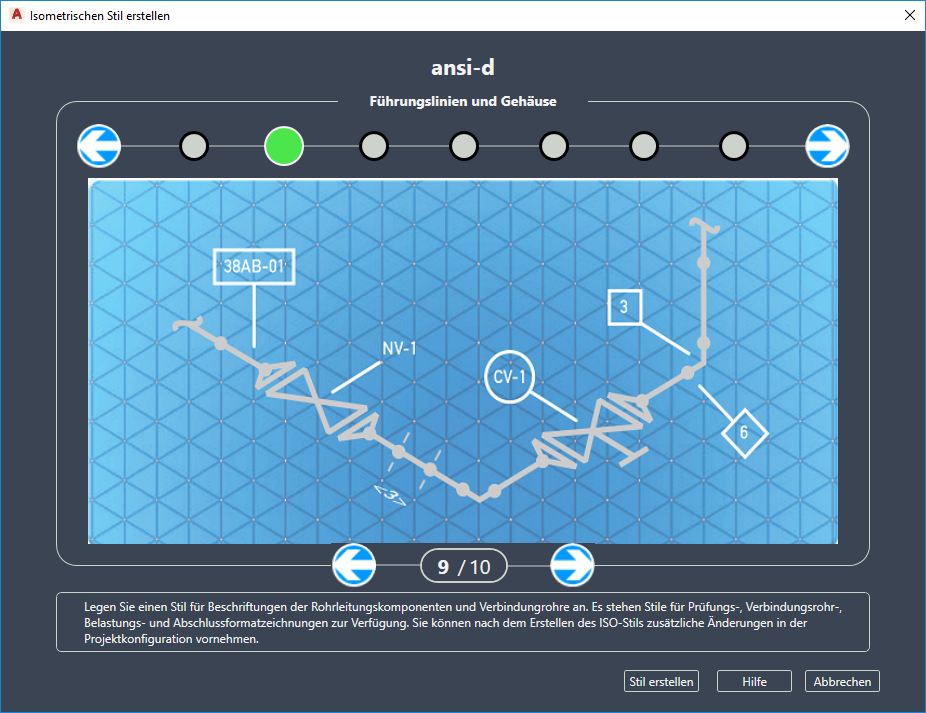

Klicken Sie oben auf den Pfeil nach rechts, um die nächste Kategorie anzuzeigen.
- Wiederholen Sie die Schritte 6 und 7, bis alle Werte für alle Kategorien ausgewählt sind.
- Auf Stil erstellen klicken
- Klicken Sie auf OK, um die Projektkonfiguration zu schließen.
Klicken Sie auf der Registerkarte Isometrisch auf Nach Leitungsnummer gruppieren, um die Liste der ISO-Stile zu aktualisieren. Ihr neuer ISO-Stil wird angezeigt.
