Geländemodell: Ausheben und Aushub entfernen

Verwenden Sie eine Geschossdecke, ein Dach oder ein Geländemodell, um Volumen aus einem Basisbauteil-Geländemodell abzutragen.

Geschossdecken-, Dach- und Geländemodell-Elemente, die Geländemodelle schneiden, werden verwendet, um Volumen aus dem Basisbauteil-Geländemodell abzutragen. Sie können beispielsweise ein Geschossdeckenelement in einem geneigten Geländemodell platzieren, das Werkzeug Ausheben verwenden und das Volumen des Geländemodells an der Oberseite der schneidenden Geschossdecke entfernen, oder Sie nehmen zwei überlappende Geländemodell-Elemente und verwenden eines, um einen Parkplatz auszuheben.

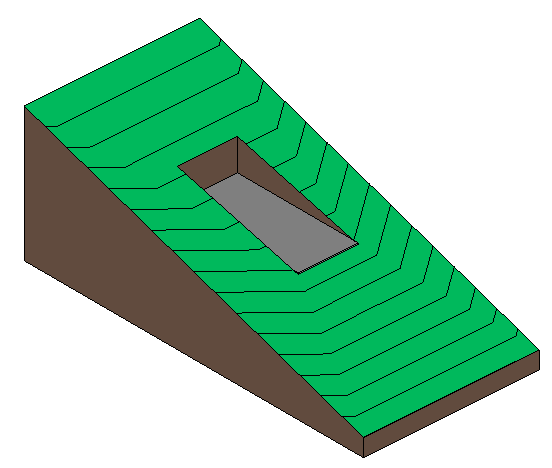

Geschossdecke hebt ein Geländemodell aus

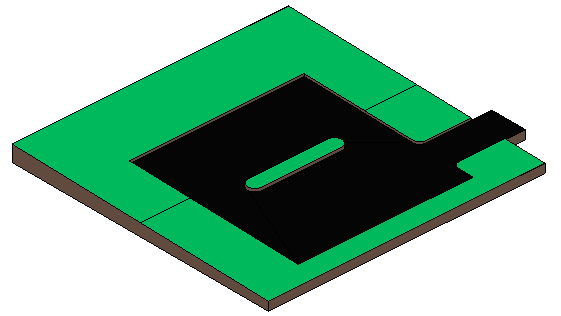

Geländemodell hebt ein Geländemodell für einen Parkplatz aus

So heben Sie ein Geländemodell aus

1. Wählen Sie ein Geländemodell mit einem schneidenden Element (Dach, Geschossdecke oder Geländemodell) aus.
2. Klicken Sie auf Ändern | Registerkarte Geländemodell Geländemodell-Form (Ausheben).
3. Wählen Sie das schneidende Element für den Aushub aus.
4. Klicken Sie auf (Ändern).

So entfernen Sie einen Aushub von einem Geländemodell

1. Wählen Sie das ausgehobene (Basisbauteil-)Geländemodell aus.
2. Klicken Sie auf Ändern | Registerkarte Geländemodell Geländemodell-Form (Aushub entfernen).
3. Wählen Sie das schneidende Element zum Beenden des Aushubs aus.
4. Schließen Sie die Warnung bezüglich überlappender Elemente.
5. Klicken Sie auf (Ändern).

Anmerkung: Das vom Basisbauteil-Geländemodell angegebene Volumen wird angepasst, wenn das Element durch andere Elemente ausgehoben wird.
