Sie können die Ergebnisse für einen ausgewählten Lastfall, eine ausgewählte Lastkombination oder eine Hüllkurve eines vordefinierten Lastfalls anzeigen.
Anmerkung: Bevor Sie die anzuzeigenden Ergebnisse auswählen, klicken Sie in den Steuerelementen für Ansichten auf
Berechnungsmodell anzeigen.
Berechnungsmodell anzeigen.
- Ergebnistypen für statische Berechnung
-
-
Auflagerkräfte
- Kräfte (Fx, Fy und Fz)
- Momente (Mx, My, Mz)
- Verschiebungen (Ux, Uy, Uz)
- Drehungen (Rx, Ry, Rz)
-
Ergebnisse für Tragwerkskomponenten (Träger, Stützen und Streben)
- Kräfte: Fx, Fy und Fz
- Momente: Mx, My, Mz
- Verschiebungen (Ux, Uy, Uz)
- Spannungen: Extreme Normalspannungen, axiale Spannungen (nur Kraft), extremen Biegespannungen (nur Moment)
-
Ergebnisse für Platten (Oberflächenelemente), z. B. Wände, Geschossdecken und Fundamentplatten
- Kräfte: Nxx (Membrankraft), Nyy (Membrankraft), Nxy (Membrankraft), Qxx (Querkraft) und Qyy (Querkraft)
- Momente: Mxx, Myy und Mxy
- Spannungen: Sxx (absolutes Maximum), Sxy (absolutes Maximum), Syy (absolutes Maximum), Txx (Schub - mittlere Schicht) und Tyy (Schub - mittlere Schicht)
- Verschiebungen: (Ux, Uy, Uz)
- Verformung
Anmerkung: Für Platten können Sie immer nur ein Ergebnis gleichzeitig anzeigen. -
Auflagerkräfte

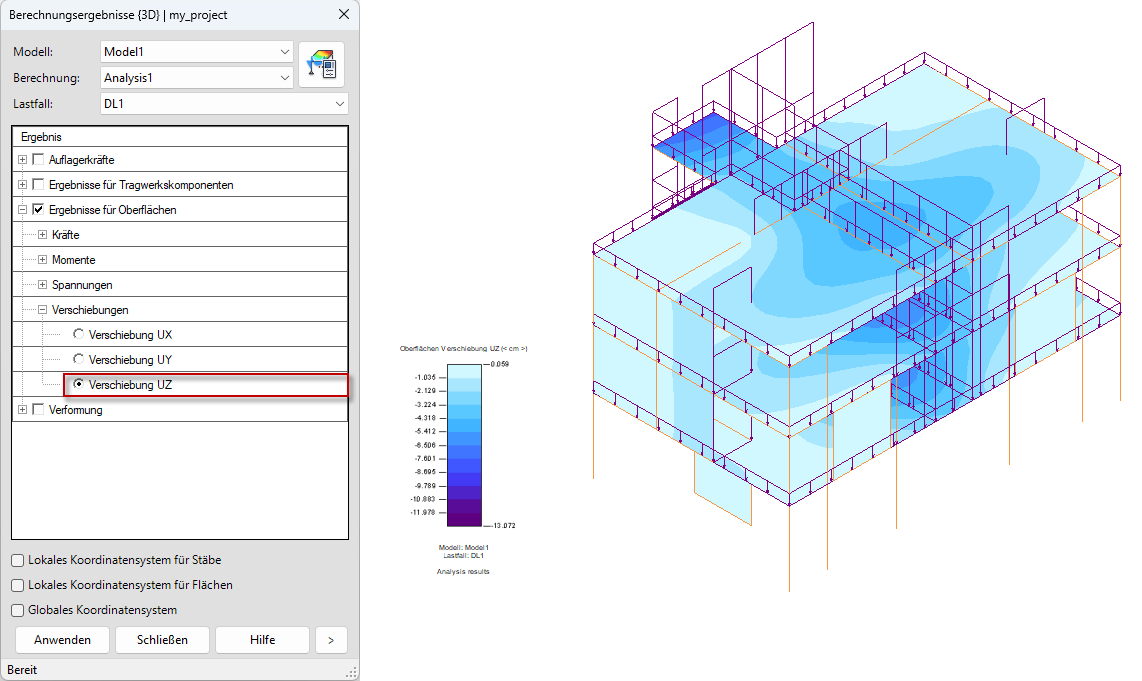

- Beispiel für Verschiebungen in der 3D-Berechnungsansicht
-
