Erfahren Sie, wie Sie die Ausrichtung des lokalen Koordinatensystems für analytische Elemente und Schalen steuern.
So kehren Sie die Richtung der X-Achse eines analytischen Elements um
- Wählen Sie ein oder mehrere analytische Elemente aus.
Anmerkung: Sie können die Elemente einzeln auswählen oder eine Mehrfachauswahl vornehmen. Wenn Sie mehrere parallele Elemente auswählen, richtet das Werkzeug zuerst die X-Achsenausrichtung aus. Anschließend können Sie die Ausrichtung für alle Elemente auf einmal ändern.
- Klicken Sie auf Ändern | Analytische Elemente
Gruppe X-Achse ausrichten
(X-Achse umkehren).
- Die Richtung der X-Achse ist so ausgerichtet, dass sie auf das andere Ende des analytischen Elements zeigt.
- Passen Sie die Ausrichtung der X-Achse für mehrere analytische Elemente gleichzeitig an.
- Ändern Sie die Ausrichtung der X-Achse für mehrere analytische Elemente gleichzeitig.
Ausrichten der Z-Achse einer analytischen Schale:
- Wählen Sie eine oder mehrere analytische Schalen aus.
Anmerkung: Sie können die Schalen einzeln auswählen oder eine Mehrfachauswahl vornehmen. Wenn Sie mehrere parallele Schalen auswählen, richtet das Werkzeug zuerst die Ausrichtung der Z-Achse aus. Anschließend können Sie die Ausrichtung für alle Elemente auf einmal ändern.
- Klicken Sie auf Ändern | Analytische Schalen Gruppe Lokales Koordinatensystem
(Z-Achse umkehren).
- Die Richtung der Z-Achse ist so ausgerichtet, dass sie nach oben oder nach unten zeigt, entgegengesetzt der ursprünglichen Ausrichtung.
Ausrichten der X-Achse einer analytischen Schale:
- Wählen Sie eine oder mehrere analytische Schalen aus.
Anmerkung: Sie können die Schalen einzeln auswählen oder eine Mehrfachauswahl vornehmen.
- Klicken Sie auf Ändern | Analytische Schale Gruppe Lokales Koordinatensystem (X-Achse ausrichten).

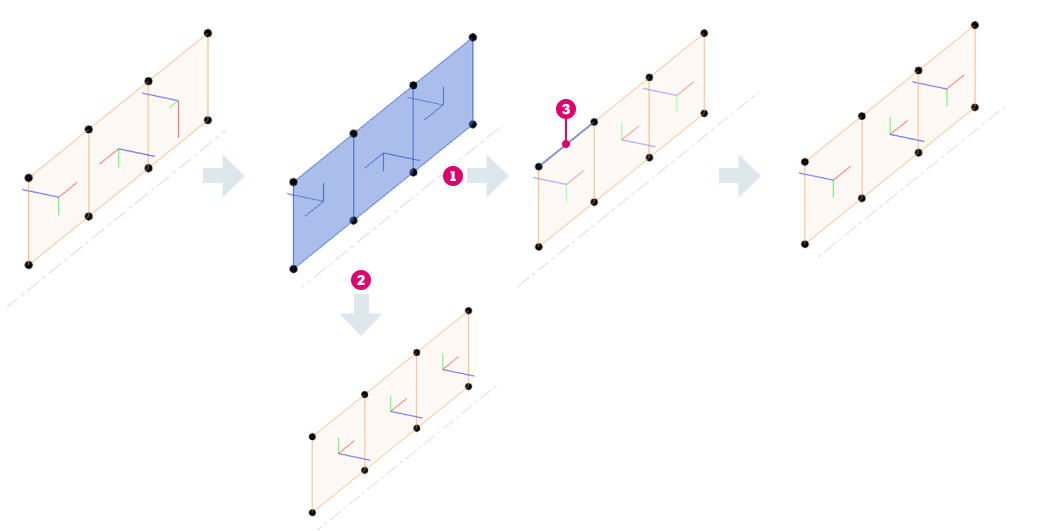

- Verwenden Sie eine Referenzlinie zum Ausrichten der X-Achsenausrichtung (
).
- Die Richtung der X-Achse wird entsprechend der ausgewählten Referenzlinie (analytisches Element oder Kante einer analytischen Schale) ausgerichtet.
- - Richten Sie die Ausrichtung der X-Achse für mehrere analytische Elemente gleichzeitig aus.
- - Richten Sie die Z-Achse für mehrere analytische Elemente gleichzeitig aus.
- - Referenzlinie.
