Gestoßene Verlegung – Auswählen einer Linie

Stößt eine oder mehrere Bewehrungsverlegungen an der ausgewählten Position oder an der ausgewählten Linienreferenz.

Eine ausgewählte Linienreferenz stößt alle Bewehrungsverlegungen, die sie schneidet.

So stoßen Sie Bewehrungen mit Bewehrung stoßen – Linie auswählen

1. Wählen Sie eine oder mehrere Bewehrungsverlegungen aus.
2. Klicken Sie in der Gruppe Ändern | Bewehrung Gruppe Stoßen auf (Bewehrung stoßen).
3. Klicken Sie in der Gruppe Ändern | Bewehrung stoßen Gruppe Stoßen auf (Linie auswählen).
4. Wählen Sie in der Eigenschaftenpalette einen Stoßtyp aus.

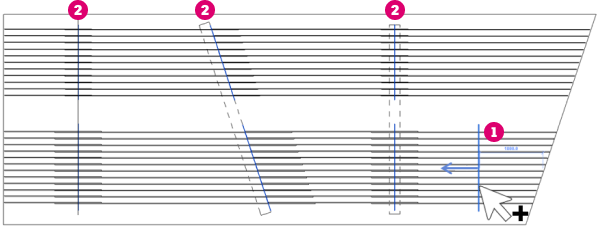

5. Klicken Sie auf eine beliebige der ursprünglich ausgewählten Verlegungen, um die Bewehrungsverlegungen an dieser Position zu stoßen . Klicken Sie erneut, um einen vorhandenen Stoß abzuwählen und zu löschen.
6. Wählen Sie alternativ eine beliebige Linienreferenz in der Ansicht aus, um alle sich schneidenden Verlegungen zu stoßen .
7. Optional können Sie den Exemplarparameter Stoßposition ändern, sodass sich die Stoßlinie in der Mitte oder an den Seiten der Übergreifungslänge befindet. Drücken Sie die Leertaste, um zwischen den Stoßpositionsoptionen umzuschalten.
8. Die gestoßenen Verlegungen werden als Vorschau angezeigt. Klicken Sie auf Fertig stellen, um die gestoßenen Verlegungen zu übernehmen, oder auf Abbrechen, um die Auswahl zu verwerfen und das Werkzeug Bewehrung stoßen zu verlassen.

In 3D-Ansichten wird die ausgewählte Referenz auf die aktuelle Arbeitsebene projiziert und extrudiert, um die Verlegungen zu stoßen. Sie können die aktuelle Arbeitsebene vor oder während der Verwendung des Werkzeugs Bewehrung stoßen wechseln, um die richtige Arbeitsebene auszuwählen.

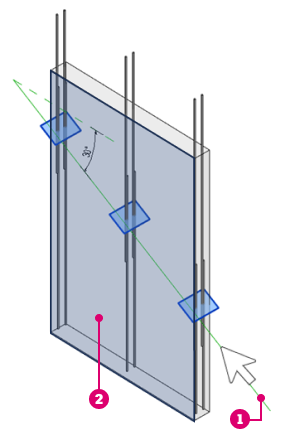

Beispiel: Die Bewehrung befindet sich in der Wand und wird durch Auswahl einer Modelllinie gestoßen , die in der aktuellen Arbeitsebene gezeichnet wurde:
