Aktualisieren eines Robot-Modells

Zum Aktualisieren eines Robot-Modells gehen Sie wie folgt vor:

1. Klicken Sie in Robotauf Zusatzmodule Integration Autodesk Revit Structure. Das Dialogfeld Integration mit Revit Structure wird geöffnet.
2. Wählen Sie Modell aktualisieren und klicken Sie auf Aktualisierungsoptionen.

   Das Dialogfeld Integration mit Revit Structure - Aktualisierungsoptionen wird geöffnet.

3. Legen Sie den Umfang und die Transferoptionen fest, und klicken Sie dann auf OK.
4. Klicken Sie auf OK, um die Aktualisierung zu starten.

   Wenn Sie die Option Über Zwischendatei (.smxx) aktualisieren wählen, wird das Dialogfeld Öffnen angezeigt. Verwenden Sie dieses Dialogfeld, um eine SMXX-Datei auszuwählen.

5. Im Dialogfeld Modell aus Revit Structure aktualisieren können Sie den Fortschritt der Übertragung (Aktualisierung der erforderlichen Daten in Robot aufgrund von Änderungen in Revit) verfolgen.
6. Das Dialogfeld Elemente werden zugeordnet wird nur geöffnet, wenn bei der Übertragung bestimmte Profilnamen (definiert in Revit) in der aktiven Profildatenbank von Robot nicht erkannt werden.

   • Klicken Sie auf die Schaltfläche Nicht zugewiesen rechts neben dem nicht erkannten Profil. Ein zusätzliches Dialogfeld wird geöffnet, in dem das entsprechenden Profil aus der Datenbank ausgewählt wird.

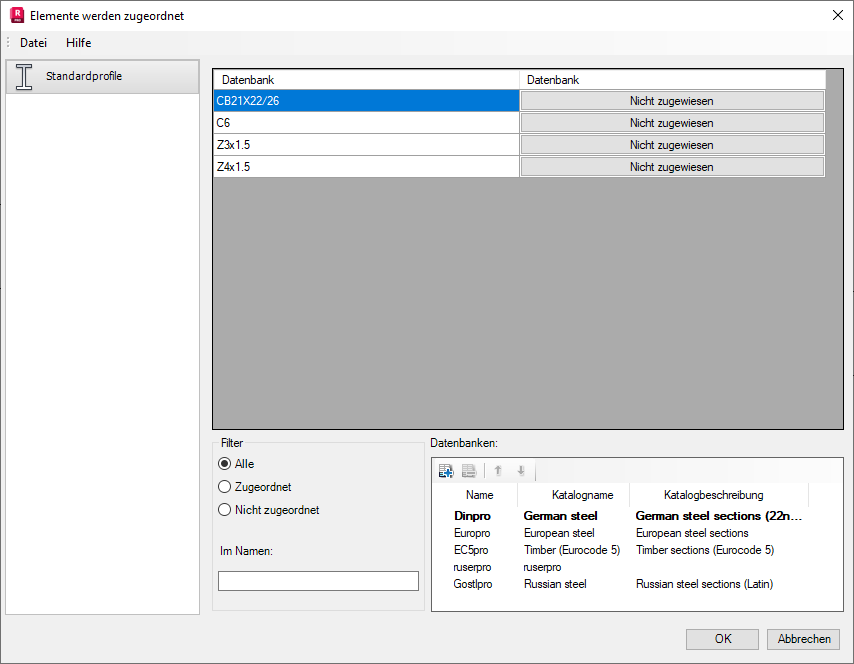

     Verwenden Sie die Symbole im Dialogfeld Elemente werden zugeordnet:

     fügt eine ausgewählte Profildatenbank der Liste hinzu.

     löscht die ausgewählte Profildatenbank von der Liste.

     ändert die Reihenfolge der Profildatenbanken (um eine Position nach oben oder unten).

   • Wenn Sie auf OK klicken, werden Profile aus der Datenbank den nicht erkannten Profilen zugewiesen (ihnen werden geometrische Eigenschaften zugewiesen).
7. Nachdem die Aktualisierung des Modells abgeschlossen wurde, werden eventuell Meldungen oder Warnungen aus dem Aktualisierungsprozess auf dem Bildschirm angezeigt.
