Die Hakenlängenparameter für einen Bewehrungstyp werden im Dialogfeld Bewehrungshakenlängen festgelegt.
Klicken Sie zum Aufrufen dieses Dialogfelds in den Typeneigenschaften für Bewehrungen auf die Schaltfläche Bearbeiten für Hakenlängen. Die Abbildungen unter der folgenden Tabelle zeigen Diagramme für diese Parameter.
| Name | Beschreibung |
|---|---|
| Hakentyp | Eine automatisch ausgefüllte Liste der für diesen Bewehrungstyp zulässigen Bewehrungshaken. Wenn Sie dieses Kontrollkästchen aktivieren, ist der Hakentyp in den Parametern Haken am Anfang oder Haken am Ende für die Bewehrung sichtbar. |
| Automatische Berechnung | Deaktivieren Sie dieses Kontrollkästchen, wenn die automatische Berechnung der Hakenlänge und der Versatzlänge außer Kraft gesetzt werden soll. Für die automatische Berechnung wird der Parameter Stabdurchmesser verwendet. |
| Hakenlänge | Zeigt die Länge des Hakentyps an. |
| Tangentenlänge | Zeigt die Tangentenlänge des Hakentyps an. |
| Versatzlänge | Zeigt die Versatzlänge des Hakentyps an. Verwenden Sie diesen optionalen Parameter in erster Linie für Bauteillisten. |
In den folgenden Bildern sind die Parameter dargestellt, die einen Bewehrungshaken definieren. Der Schlüssel für jede Bemaßung lautet wie folgt:
Modell-Stabdurchmesser
Biegeradius
Segmentlänge
Hakenlänge
Länge Tangentenhaken
Verlängerung
Versatzlänge
Winkel

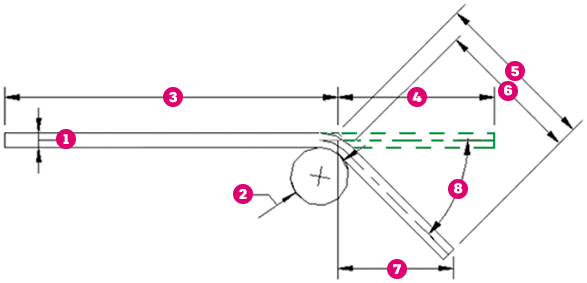

45°-Haken

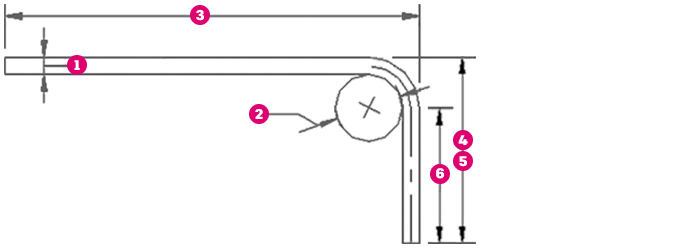

90°-Haken
Anmerkung: Bei 90°-Haken sind die Ösenlänge und die Länge Tangentenhaken gleiche Abstände.

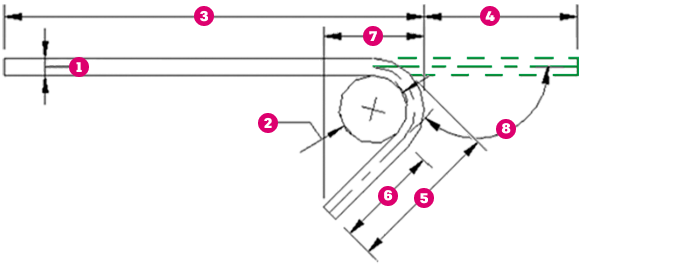

135°-Haken

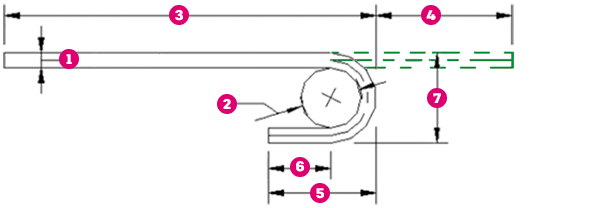

180°-Haken
