In diesem Abschnitt erhalten Sie Informationen zur Priorität der Stahlelemente in einer Verbindung und wie Sie ihre Reihenfolge ändern können
In einer Stahlverbindung gilt eines der Elemente als primär, und die sekundären Elemente werden mit diesem verbunden.
|
|
Primäre Elemente.
Sekundäre Elemente.
Wenn Sie eine Verbindung auswählen, wird das primäre Element im Symbol für die allgemeine Verbindung als ausgefüllter Kreis angezeigt. Die sekundären Elemente werden als nummerierte Kreise dargestellt. Die Nummern geben die weitere Reihenfolge in der Verbindung an. Diese Informationen sind bei manchen detaillierten Verbindungen für eine ordnungsgemäße Erstellung erforderlich.

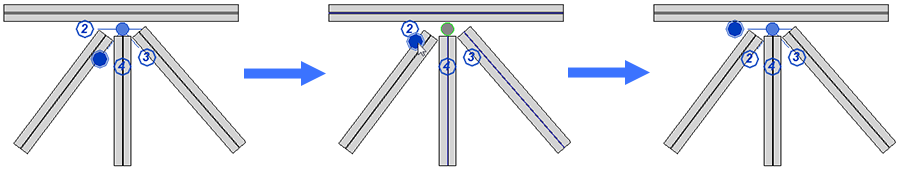

Primäres Element in einer Verbindung ändern
- Wählen Sie die Verbindung aus, um die Verbindungsreihenfolge anzuzeigen.
- Ziehen Sie den ausgefüllten Kreis auf das gewünschte primäre Element, und legen Sie ihn dort ab. Die Reihenfolge der Elemente wird geändert.

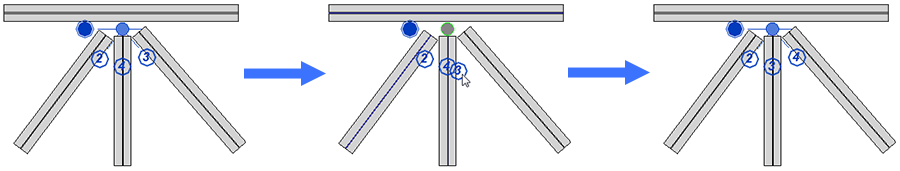

Reihenfolge der sekundären Elemente in einer Verbindung ändern
- Wählen Sie die Verbindung aus, um die Verbindungsreihenfolge anzuzeigen.
- Ziehen Sie den nummerierten Kreis eines Elements auf ein anderes mit einem Kreis markiertes Element. Die Elemente tauschen ihre Plätze in der Reihenfolge.
