Nichttragende Stützen, Tragwerksstützen und Tragwerkselemente können in Draufsichten mit einer in der Draufsicht der jeweiligen Familie festgelegten Schnittebene angezeigt werden.
- Öffnen Sie die Stützen- oder Tragwerksfamilie.
- Klicken Sie auf Registerkarte Erstellen
Gruppe Eigenschaften
(Familienkategorie und -parameter).
- Aktivieren bzw. deaktivieren Sie im Dialogfeld Familienkategorie und -parameter unter Familienparameter den Parameter Als echten Schnitt im Grundriss darstellen.
Anzeigeart des Elements in der Draufsicht Aktion Abhängig von der Schnittebene für die Draufsicht im Modell Deaktivieren Sie den Parameter. Einheitlich, unabhängig von der Schnittebene für die Draufsicht im Modell Aktivieren Sie den Parameter. Das Element wird mit der in der Familieneditordraufsicht angegebenen Schnittebene angezeigt. - Klicken Sie auf OK.
- Speichern und laden Sie die Familie.
Beispiel: nichttragende Stütze
Die folgenden Abbildungen zeigen verschiedene Ansichten einer in ein Modell geladenen Stützenfamilie. Die horizontalen Linien wurden zur Veranschaulichung hinzugefügt.
Schnittebene in der Familie festgelegt
Schnittebene im Modell festgelegt
Draufsicht der Stütze im Modell mit Parameter Als echten Schnitt im Grundriss darstellen für die Familie aktiviert
Draufsicht der Stütze im Modell, wobei der Parameter Als echten Schnitt im Grundriss darstellen für die Familie deaktiviert ist
Beispiel: Tragwerksstütze

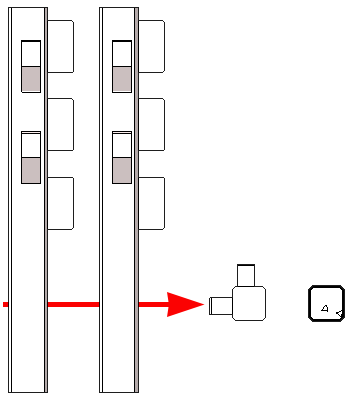

Die folgende Abbildung zeigt eine Familie von Stützen mit Konsolen mit aktiviertem (links) und deaktiviertem (rechts) Parameter Als echten Schnitt im Grundriss darstellen. Beachten Sie, dass die Schnittebene der Draufsicht des Modells keine Auswirkung auf die Anzeige der Stütze hat, wenn Schnittebene der Familie für Draufsichten verwenden aktiviert ist.
Wenn diese Option aktiviert ist, muss die Schnittebene in der Familie bei 0 liegen, da andernfalls die Stützen in Schnitten oberhalb der Schnittebene nicht sichtbar sind.
Der waagerechte Pfeil markiert die Schnittebene für die Schnittansichten nach rechts.
