Wählen Sie aus, wie die Stäbe in der Verlegung ausgerichtet werden sollen, und legen Sie fest, dass die Stäbe im Satz parallel zur planaren Fläche liegen sollen, die in der Abhängigkeit Ausrichten/Schließen ausgewählt wurde.
Um die Ausrichtungsoptionen für Freiformbewehrungssätze festzulegen, verwenden Sie den Parameter Stabausrichtung in der Eigenschaftenpalette der Bewehrung.
| An Pfad ausgerichtet | Parallel zur Fläche |
|
|
| Lotrecht zur Fläche | Vertikal |
|
|
Ausrichtungsfläche.
Pfad.
Aktivieren/Deaktivieren von Stabausrichtungsoptionen im Ansichtsbereich
Sie können auch einfach zwischen den verschiedenen Optionen zur Stabausrichtung wechseln, indem Sie den Schalter im Ansichtsbereich verwenden:
(An Pfad ausgerichtet)
(Vertikal)
(Parallel zur Fläche)
(Lotrecht zur Fläche)

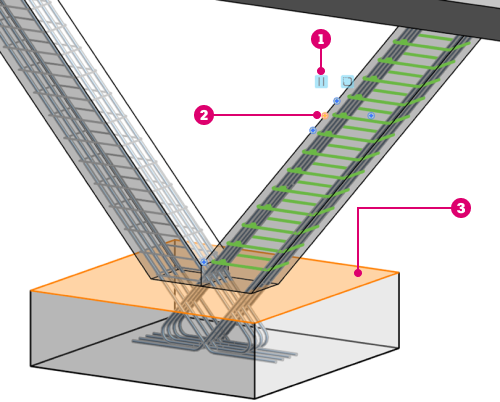

Schalter für Stabausrichtungsoptionen.
Formgriff Ausrichten/Schließen.
Die für den Formgriff Ausrichten/Schließen ausgewählte Fläche; die Stäbe sind entweder parallel oder lotrecht zu dieser Fläche.
