Verwenden Sie die folgenden Informationen zur Behebung von Problemen mit der hydraulischen Trennung in Rohrnetzen für Warmwasserheizungen.
| Warnmeldung mit Lösung | Erklärung |
|---|---|

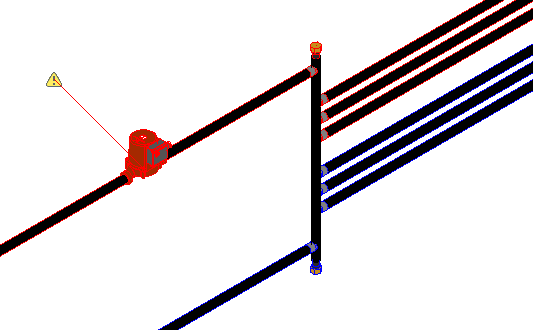

Bei der hydraulischen Trennung ist für eine genaue Berechnung eine gerade Anzahl an Verbindungen am Hauptrohr erforderlich. Fügen Sie Verbindungen hinzu, oder entfernen Sie sie, um die Trennung abzuschließen.
 |
Es sollten gleich viele sekundäre Verzweigungen auf jeder Seite des allgemeinen Rohrs in einem Primärrohr oder -kreislauf vorhanden sein. Darüber hinaus sollte die Anzahl der primären und sekundären Verzweigungen auf jeder Seite eines Hauptrohrs ausgeglichen sein. |

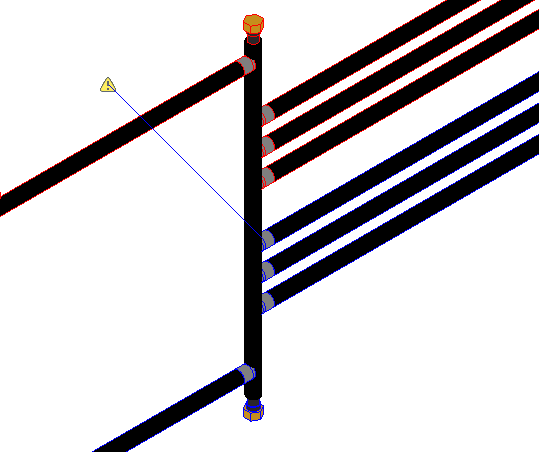

Diese hydraulische Schleife wird an keiner Verbindung getrennt. Verwenden Sie das Werkzeug Trennung entfernen, um unerwünschte hydraulische Trennungen zu bereinigen.
 |
Dies kann vorkommen, wenn eine Seite der Schleife getrennt wird, die andere Seite jedoch nicht. Die Warnung wird an der Klemme angezeigt, die die beiden Seiten verbindet. |

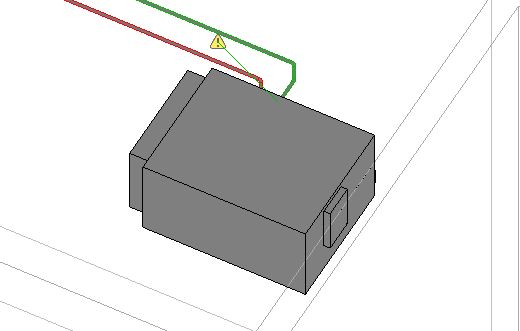

Nur eine Seite der sekundären/tertiären Schleife wird getrennt. Für die korrekte Berechnung des Volumenstroms und Druckverlusts fügen Sie eine Trennung am anderen Ende der Schleife hinzu.
 |
Am Anfang und Ende einer Schleife muss auf die Rohre eine Trennung angewendet werden, damit bei der Berechnung der Schleifen die richtigen Elemente berücksichtigt werden. |

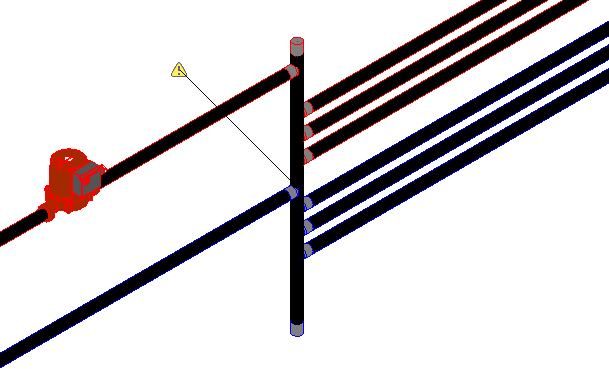

Der berechnete Druckverlust dieser Pumpe wird nicht berechnet, da der kritische Pfad keine geschlossene Schleife ist. Überprüfen Sie, ob es noch andere Pumpen zur Verwendung in einer sekundären/tertiären Schleife gibt. Verwenden Sie das Werkzeug Trennung hinzufügen zum Definieren der sekundären/tertiären Schleife.
 |
Dieser Zustand ergibt sich normalerweise dadurch, dass mehrere Pumpen in einer Schleife oder einem System existieren. Wenn die Pumpen zu separaten Schleifen gehören, muss möglicherweise eine hydraulische Trennung angewendet werden. Wenn die Pumpen parallel verlaufen, muss möglicherweise eine Pumpengruppe erstellt werden. |
Die folgende Tabelle bietet Informationen zur Fehlerbehebung für die hydraulische Trennung.
| Problem | Lösung: |
|---|---|
| Nach dem hydraulischen Trennen eines sekundären Hauptrohrs ist die Hierarchie im Systembrowser nicht korrekt, oder die nachprüfbaren Warnungen in Bezug auf die Schleife können nicht problemlos korrigiert werden. |
Die Systeme (Vorlauf und Rücklauf) wurden möglicherweise nicht korrekt den Rohren im Primärkreislauf oder -rohr zugewiesen. Die Vorlauf- und Rücklaufseiten müssen fortlaufend sein. Wenn beispielsweise das gesamte Hauptrohr auf das Vorlaufsystem eingestellt ist und das Rücklaufsystem vor der Trennung aus zwei Systemen besteht, ist das neue sekundäre System, das nach der Trennung erstellt wurde, möglicherweise nicht gültig, was sich auf die Berechnungen und die Systemhierarchie auswirkt. Weitere Informationen finden Sie im folgenden Video. |
