Sie weisen jeder Schicht eine bestimmte Funktion zu, sodass sie ihrer entsprechenden funktionalen Schicht zugeordnet werden kann. Für die Funktionen von Schichten gilt eine Rangfolge.
Regeln für die Verbindung von Schichten
- Die tragende Schicht hat die höchste Priorität (1).
- Die nichttragende Schicht 2 hat die niedrigste Priorität (5).
-
Zuerst verbindet Revit LT Schichten mit hoher Priorität, anschließend Schichten mit niedriger Priorität.
Beispiel: Sie verbinden zwei mehrschalige Wände. Eine Schicht der ersten Wand mit der Priorität 1 wird mit einer Schicht der zweiten Wand, ebenfalls mit der Priorität 1, verbunden. Diese Schicht mit der Priorität 1 kann Schichten mit niedrigeren Prioritäten durchdringen, bevor sie schließlich mit der anderen Schicht mit der Priorität 1 verbunden wird. Schichten mit niedrigeren Prioritäten können Schichten mit höheren Prioritäten nicht durchdringen.

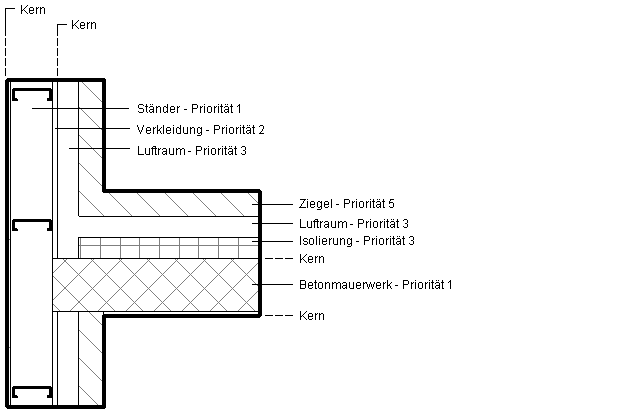

Die folgende Abbildung zeigt, wie zuerst die Schichten mit höherer Priorität und erst danach diejenigen mit niedrigeren Prioritäten verbunden werden. Die CMU-Schicht der horizontalen Wand (Priorität 1) durchdringt alle anderen Schichten, bis sie auf die Ständerschicht der vertikalen Wand trifft, die ebenfalls Priorität 1 hat. Beachten Sie, dass die Dämmung in der horizontalen Wand nicht durch die Luftschicht der vertikalen Wand dringt: Beide haben die Priorität 3 und befinden sich außerhalb der Kernschicht.
- Die Verbindung zweier Schichten wird bereinigt, wenn die Schichten aus demselben Material bestehen. Wenn zwei Schichten aus unterschiedlichen Materialien bestehen, wird an der Verbindungsstelle eine Linie angezeigt.
- Jeder Schicht muss eine Funktion zugewiesen werden, damit Revit LT die Schichten einander einwandfrei zuordnen kann.
- Schichten innerhalb des Kerns einer Wand durchdringen Schichten mit höherer Priorität, die außerhalb des Wandkerns liegen. Die Schichten im Kern reichen bis zum Kern der verbundenen Wand. Dies gilt selbst dann, wenn für die Kernschichten die Priorität 5 festgelegt wurde.
Die folgende Abbildung zeigt, wie eine Schicht mit niedrigerer Priorität, die zum Wandkern gehört, Schichten mit höherer Priorität durchdringt, die außerhalb des Wandkerns liegen. Die Dämmschicht der horizontalen Wand wurde in den Wandkern verschoben. Damit kann die Dämmschicht jetzt ohne Rücksicht auf Prioritäten beliebige Schichten außerhalb des Kerns durchdringen.
Schichtfunktionen
Schichten können die folgenden Funktionen zugewiesen werden:
- Tragende Schicht [1]: Die Schicht, die die übrigen Teile der Wand, der Geschossdecke oder des Dachs trägt.
- Träger [2]: Materialien wie z. B. Sperrholz oder Gipskarton, auf denen andere Materialien angebracht werden können.
- Dämmung/Luftschicht [3]: Dient zur Dämmung und verhindert das Eindringen von Luft.
- Sperrschicht: Eine Folie, die im Allgemeinen das Eindringen von Wasserdampf verhindert. Die Dicke der Sperrschicht sollte Null betragen.
- Nichttragende Schicht 1 [4]: Nichttragende Schicht 1 ist in der Regel die äußere Schicht.
- Nichttragende Schicht 2 [5]: Nichttragende Schicht 2 ist in der Regel die innere Schicht.
