Formbearbeitung

Werkzeuge zur Plattenformbearbeitung, die zuvor nur in Revit verfügbar waren, sind jetzt auch in Revit LT verfügbar.

Formbearbeitung

Verwenden Sie die Formbearbeitungswerkzeuge, um die Oberfläche einer flachen Oberfläche ohne geneigte Kanten oder Neigungspfeile sowie von Dach- und Geschossdeckenelementen zu ändern. Fügen Sie Punkte und Kanten an Stellen hinzu, an denen die Höhe für die Entwässerung geändert wurde, oder bearbeiten Sie Ihre Modelle auf andere Weise, um die realen Bedingungen der Geschossdecken und Dächer abzubilden. Die Formbearbeitung wird auch für Geländevolumenkörper verwendet, um topografische Bedingungen in Ihren Modellen zu modellieren.

Durch das Bearbeiten von Punkten und Kanten formen Sie die Oberfläche des Elements in Unterregionen, die unabhängig voneinander geneigt sind.

Weitere Informationen erhalten Sie unter Formbearbeitung.

Höhensteuerung

Wenn Sie während der Formbearbeitung Punkte hinzufügen, können Sie die Einstellung Basishöhe verwenden, um die relative Höhe des Punkts zu definieren. Sie können Höhen ausgehend von folgenden Punkten messen:

• Aktueller Ebene
• Projekt-Basispunkt
• Vermessungspunkt
• Interner Ursprung

Sie können festlegen, ob die Punkte in einer absoluten Höhe von der ausgewählten Bezugsebene hinzugefügt werden oder in einem bestimmten Abstand von der bestehenden Oberfläche.

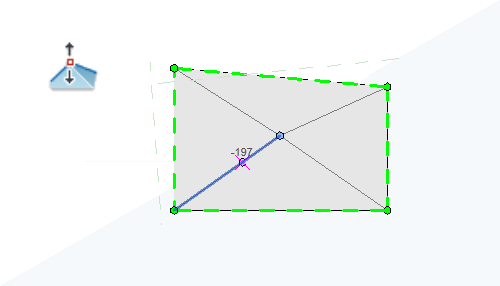

Während der Formbearbeitung wird die Höhe der Fläche, die sich direkt unter dem Cursor befindet, neben dem Cursor angezeigt. Verwenden Sie diese Anzeige, um präzisere Formänderungen an Elementen in Ihrem Modell vorzunehmen.

Weitere Informationen finden Sie unter Ändern der Form eines Elements.
