Tauschen Sie die aktuelle Ansicht auf einem Plan direkt über die Ansichtsliste aus.
Die zugehörige Ansicht von auf Plänen platzierten Ansichtsfenstern kann durch eine andere Ansicht im Modell ersetzt werden.
Die Parameter Ansicht und Ansichtsfenster-Positionierung sind in den Ansichtseigenschaften und in der Multifunktionsleisten-Gruppe verfügbar.
- Ansichtsfenster-Mittelpunkt: Vertauscht die Ansicht zur Neupositionierung, wobei der Mittelpunkt des Ansichtsfensters verwendet wird. Dies ist die Vorgabeeinstellung.
- Ansichtsursprung: Vertauscht die Ansicht, wobei der Ursprung jeder Ansicht verwendet wird. Dies ist besonders nützlich für bestimmte Ansichtstypen, wie z. B. Draufsichten, wenn die Geometrie in der Ansicht zwischen Plänen ausgerichtet werden soll.

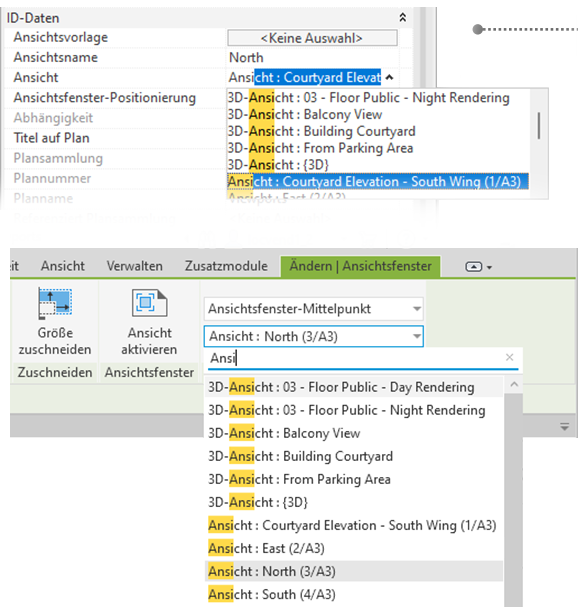

Sie können die aktuelle Ansicht direkt über die Ansichtsliste in den Eigenschaften oder in der Multifunktionsleiste durch eine andere kompatible Ansicht austauschen. Sie können die Ansichtsliste auch durchsuchen und filtern.
Wenn das Ansichtsfenster beim Austauschen einer Ansicht einen Ansichtstitel enthält, können Sie die Größe und Position beibehalten, indem Sie Titelposition beibehalten aktivieren. Wenn Sie diese Option nicht aktivieren, werden Titelgröße und Position entsprechend der neuen Ansicht aktualisiert.
- 3D-Ansichten
- Flächenpläne
- Deckenpläne
- Detailansichten
- Zeichenansichten
- Ansichten
- Grundrisse
- Legenden
- Schnitte
- Walkthroughs
Anmerkung: Legendenansichten und grafische Stützenlistenansichten können nur durch andere Ansichten desselben Typs ausgetauscht werden.
Weitere Informationen finden Sie unter Austauschen von Ansichten auf Plänen.
