Unterstützung für das Verknüpfen/Importieren von CAD-Dateien

Es wurden mehrere Verbesserungen vorgenommen, um das Verknüpfen/Importieren von CAD-Dateien zu unterstützen.

Verknüpfen

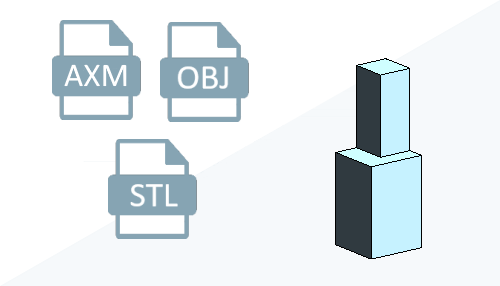

Für das Verknüpfen in Revit-Modellen werden zusätzliche Dateitypen unterstützt:

Weitere Informationen finden Sie unter Info zum Verknüpfen von CAD-Dateien.

Schneiden in Ansichten zulassen

CAD-Dateien verfügen über einen Exemplarparameter, mit dem 3D-Elemente in der CAD-Datei geschnitten werden können. Wenn der Exemplarparameter aktiviert ist, wird die 3D-Geometrie als Schnitt angezeigt, wenn die Schnittebene der Ansicht die 3D-Geometrie schneidet. Wenn der Exemplarparameter nicht aktiviert ist, wird die CAD-Geometrie in Ansichten als projiziert angezeigt, auch wenn die Schnittebene die 3D-Geometrie der CAD-Datei schneidet. Weitere Informationen erhalten Sie unter Info zum Schneiden eingehender Geometrie.

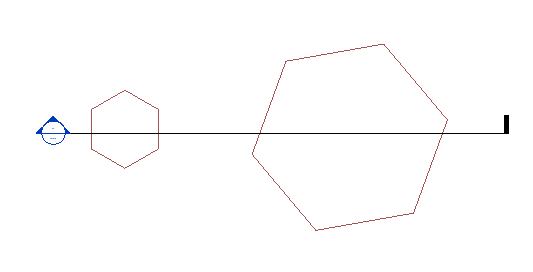

Draufsicht in der CAD-Datei

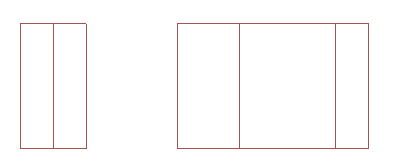

Schneiden in Ansichten zulassen – deaktiviert

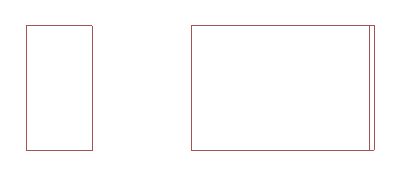

Schneiden in Ansichten zulassen – aktiviert

Positionierung von CAD-Importen

Alle unterstützten CAD-Dateitypen können beim Importieren auf Ebenen oder benannten horizontalen Referenzebenen platziert werden. Verwenden Sie im Dialogfeld Importieren die Dropdown-Liste Platzieren, um die Basisebene des CAD-Imports festzulegen. Wenn die Basisbauteilebenen entfernt werden, kann die Platzierungsposition des Imports beibehalten werden. Weitere Informationen erhalten Sie unter Positionierung für Importe und Verknüpfungen.
