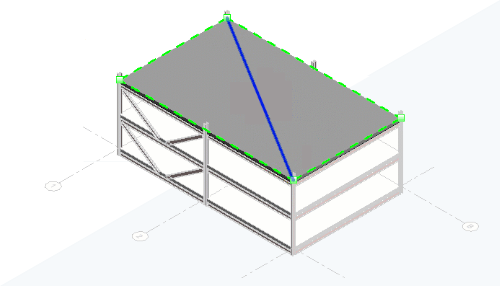

Verwenden Sie die Platzierungssteuerelemente auf der kontextabhängigen Registerkarte, um die Höhe von Trennlinien bei der Formbearbeitung von Elementen zu steuern.
Trennlinienplatzierung
- Entlang Fläche
: Die Trennlinie wird in Relation zur Fläche hinzugefügt. Der in der Nähe des Cursors angezeigte Wert gibt die Höhe der Fläche basierend auf der Einstellung für die Basishöhe an. Die Linie wird mit dem Wert für Versatz von Oberfläche hinzugefügt.
- Absolut
: Die Trennlinie wird basierend auf dem Höhenwert hinzugefügt. Der in der Nähe des Cursors angezeigte Wert gibt die Höhe der Fläche basierend auf der Einstellung für die Basishöhe an.
Nachdem Sie den Bezug ausgewählt haben, legen Sie die Höhe oder den Versatzwert fest, um die Position der Trennlinie festzulegen.
Weitere Informationen finden Sie unter Teilen eines Elements zur Formbearbeitung.
Diese Funktion wurde von Kunden im Ideas-Forum vorgeschlagen und wird im Produktüberblick beschrieben.
Kette auswählen
Verwenden Sie die TABULATORTASTE zum Auswählen einer Kette von Trennlinien. Nachdem Sie die Kette ausgewählt haben, passen Sie die Höhe der gesamten Linienkette mit den Steuerelementen in der Multifunktionsleiste an. Verwenden Sie diese Auswahl- und Bearbeitungsmethode zum Anpassen der Höhenlinien von Geländeelementen.
