Konfigurieren von PDF-Publizierungsoptionen

Wählen Sie die Einstellungen zum Drucken von 2D AutoCAD- und 2D Inventor-PDF-Dateien.

Anmerkung: Zur Ausführung dieser Aufgaben benötigen Sie Administratorrechte.

Klicken Sie auf Extras > Verwaltung > Tresoreinstellungen.

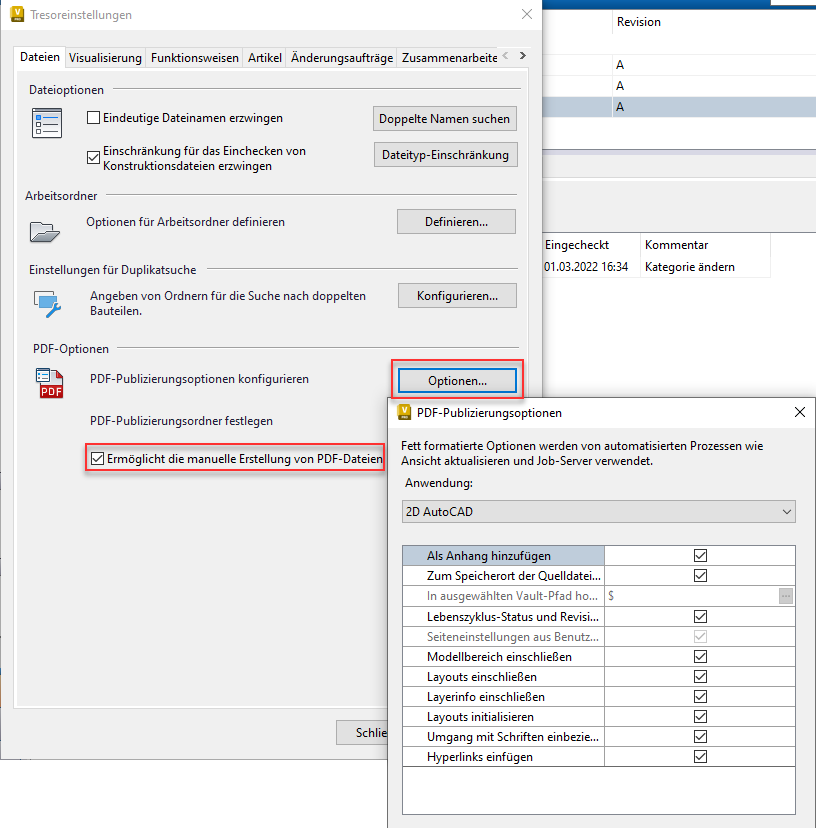

Klicken Sie unter PDF-Optionen auf die Schaltfläche Optionen, um das Dialogfeld PDF-Optionen aufzurufen, und konfigurieren Sie die Einstellungen für das Publizieren von PDF-Dateien.
Wählen Sie eine Anwendung aus, und überprüfen Sie die gewünschten Einstellungen.

Aktivieren Sie das Kontrollkästchen Manuelle PDF-Erstellung aktivieren, um eine PDF-Datei zu erstellen, ohne eine Lebenszyklus-Statusänderung für eine Zeichnungsdatei durchzuführen. Der Befehl PDF erstellen ist im Werkzeugkasten, im Kontextmenü und im Menü Aktionen verfügbar.

In diesen Tabellen werden die Einstellungen im Dialogfeld PDF-Optionen zum Publizieren von 2D AutoCAD- und 2D Inventor-Dateien beschrieben.

PDF-Publizierungsoptionen für 2D AutoCAD
Als Anhang hinzufügen	Zeigt die publizierte PDF-Datei als Anlage einer Datei an.
Zum Speicherort der Quelldatei hochladen	Speichert die publizierte PDF-Datei automatisch am ausgewählten Dateispeicherort.
Hochladen auf ausgewählten Vault-Pfad	Definiert über Durchsuchen einen Speicherort zum Speichern der publizierten PDF-Datei.
Lebenszyklus-Status und Revision mit Ursprung synchronisieren	Ermöglicht, dass sowohl die publizierte PDF-Datei als auch die Quelldatei denselben Lebenszyklus-Status und Revisionswert haben.
Seiteneinstellungen aus Benutzer-DWG-Datei verwenden	Das Neukonfigurieren der Seiteneinstellungen in Vault, die zuvor in der programmeigenen Anwendung vorgenommen wurden, ist nicht mehr erforderlich. Diese Einstellung ist aktiviert und kann nicht deaktiviert werden.
Modellbereich einbeziehen	Ermöglicht, dass die publizierte PDF-Datei die Modellbereichsansicht enthält.
Layouts einbeziehen	Ermöglicht, dass die publizierte PDF-Datei Layout-Bereichsansichten enthält.
Layerinfo einschließen	Ermöglicht, dass die publizierte PDF-Datei Layer-Informationen enthält.
Layouts initialisieren	Unterstützt Dateien aus älteren Versionen
Umgang mit Schriften einbeziehen	Ermöglicht das Publizieren einer PDF-Datei mit Schriftarten.

PDF-Publizierungsoptionen für 2D Inventor
Als Anhang hinzufügen	Zeigt die publizierte PDF-Datei als Anlage einer Datei an.
Zum Speicherort der Quelldatei hochladen	Speichert die publizierte PDF-Datei automatisch am ausgewählten Dateispeicherort.
Lebenszyklus-Status und Revision mit Ursprung synchronisieren	Ermöglicht, dass sowohl die publizierte PDF-Datei als auch die Quelldatei denselben Lebenszyklus-Status und Revisionswert haben.
Hochladen auf ausgewählten Vault-Pfad	Definiert über Durchsuchen einen Speicherort zum Speichern der publizierten PDF-Datei.
Vektorauflösung	Für das Verwalten großer PDF-Dateien und den entsprechenden Details auf 400 DPI festgelegt.
Mit Linienstärken plotten	Ermöglicht, dass die publizierte PDF-Datei eine konsistente Linienstärke für Objekte und eine konsistente Linienstärke für Linientypen anzeigt.
Alle Blätter	Druckt alle Blätter in der Zeichnung. Um Arbeitsblätter zu drucken, für die im Dialogfeld Blatt bearbeiten die Option Nicht drucken aktiviert wurde, wählen Sie Auch nicht druckbare Blätter.
Alle Farben als Schwarz	Druckt die Zeichnung in Schwarzweiß. Eingebettete Grafiken und schattierte Ansichten werden weiterhin in Farbe gedruckt.
