Gruppierte Stücklistenpositionen

Informationen zu gruppierten Stücklistenpositionen.

Eine gruppierte Stücklistenposition ist eine Position, die mehrere Exemplare eines Artikels enthält, die dasselbe übergeordnete Objekt teilen, aber mindestens eine Stücklistenpositions-Eigenschaft mit unterschiedlichen Werten aufweisen. Die unterschiedlichen Werte für die Stücklistenpositions-Eigenschaften können u. a. Länge, Menge und Beschreibung umfassen.

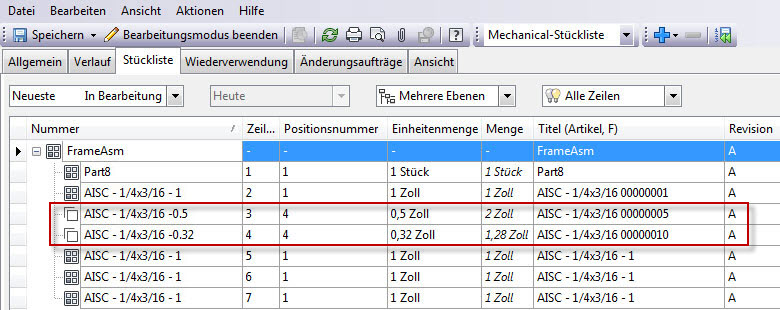

Eine gruppierte Stücklistenposition wird in der Stückliste durch das Symbol Gruppiert gekennzeichnet.

Warum sind einige Stücklistenpositionen gruppiert?

Objekte in einer Konstruktion stammen häufig vom selben vorgefertigten Teil im Bestand ab, weisen jedoch unterschiedliche Eigenschaften auf. Dies kann beispielsweise Bestandsmaterial sein, das auf eine bestimmte Länge zugeschnitten ist oder eine andere Oberflächenbearbeitung aufweist.

Diese Komponenten haben häufig dieselbe Bauteilnummer. Andere Eigenschaften geben dabei an, wie die Komponente vom Original abweicht.

Da diese Komponenten dieselbe Bauteilnummer haben, sind sie in der CAD-Stückliste häufig kombiniert. Beim Importieren dieser CAD-Stückliste in einen Tresor bleiben diese gruppierten Positionen intakt, es sei denn, der Administrator hat die Option Stücklistenpositionen wie in Konstruktionsstückliste gruppieren deaktiviert.

Regeln für die Gruppierung von Stücklistenpositionen

Für die Gruppierung von Stücklistenpositionen in Vault gelten die folgenden Regeln.

• Zum Aktivieren der Funktion Stücklistenpositionen gruppieren muss im Dialogfeld Artikel zuweisen konfigurieren die Option Ersten doppelten Artikel automatisch auswählen aktiviert sein.

• Damit Stücklistenpositionen gruppiert werden können, müssen sie aus einer CAD-Stückliste importiert werden. Manuell erstellte Stücklistenpositionen werden nicht automatisch gruppiert, selbst wenn es möglicherweise Artikel mit derselben Nummer gibt.

• Wenn Sie CAD-Stücklistengruppen nach dem Import beibehalten möchten, muss im Dialogfeld Artikel zuweisen konfigurieren die Option Stücklistenpositionen wie in Konstruktionsstückliste gruppieren aktiviert sein.

• Die Artikelnummern müssen übereinstimmen.

• Die Exemplare des Artikels müssen dasselbe übergeordnete Objekt teilen.

• Artikel in einer gruppierten Zeile müssen eine Maßeinheit derselben Familie aufweisen, damit sie zusammengeführt werden können.

  Beispielsweise können Zeilen, die sowohl Zoll als auch Millimeter als Maßeinheit verwenden, zusammengeführt werden, während Zeilen, die Masse bzw. Länge verwenden, nicht zusammengeführt werden können.

• Die Einstellung Aktiviert/Deaktiviert einer Gruppe bleibt erhalten, wenn die Zusammenführung der Gruppe aufgehoben wird. Wenn beispielsweise für eine gruppierte Stücklistenposition, die auf Deaktiviert festgelegt ist, die Zusammenführung aufgehoben wird, sodass alle Stücklistenpositionen einzeln aufgeführt werden, behalten die nicht mehr zusammengeführten Positionen die Einstellung Deaktiviert bei.

Wie zeigt Vault Werte von gruppierten Stücklistenpositionen an?

Wenn Stücklistenpositionen gruppiert sind, wird in der Stückliste nur eine Position angezeigt. Sofern nicht anders angegeben, stellen die angezeigten Werte die Eigenschaften der primären Stücklistenposition dar.

Details

• Die primäre Stücklistenposition ist die Position mit der Detail-ID. Wenn keine der Positionen in der Gruppe eine Detail-ID aufweist, wird eine andere Position als primäre Position gewählt.

• Position: Dies ist die Position der Gruppe selbst. Wenn die Gruppierung der Zeilen aufgehoben wird, bezieht sich dieser Wert auf alle Zeilen.

• Zeilenreihenfolge: Dies ist die Zeilenreihenfolge der Gruppe selbst. Wenn die Gruppierung der Zeilen aufgehoben wird, bezieht sich dieser Wert auf alle Zeilen.

• Einheitenmenge: Wenn die Artikel in einer gruppierten Stücklistenposition alle denselben Maßeinheitentyp aufweisen, aber die tatsächlichen Einheiten unterschiedlich sind, wird im Feld Einheitenmenge der Wert der primären Position angezeigt.

  Anmerkung: Das Feld Einheitenmenge wird vorgabemäßig nicht angezeigt. Sie können es Ihren Stücklisten durch Anpassen der Stücklistenansicht hinzufügen.

• Artikelmenge: Der Wert für Artikelmenge entspricht der Anzahl der Artikel in der Gruppe.

  Anmerkung: Das Feld Artikelmenge wird vorgabemäßig nicht angezeigt. Sie können es Ihren Stücklisten durch Anpassen der Stücklistenansicht hinzufügen.

• Menge: Der Wert für Menge ist die Summe aller Mengen in der Gruppe.
