Mithilfe von Szenarien können Sie verschiedene Netzvarianten gleichzeitig modellieren, ohne separate verzweigte Netze erstellen zu müssen.
Szenarien können sehr nützlich sein, um die Auswirkungen verschiedener Parameter (z. B. Rohrgröße, Rohrmaterial) auf Simulationen zu untersuchen.
Da Szenarien von einem Basisnetz abgeleitet werden, werden sie im Fenster Modellgruppe nicht als separate Objekte angezeigt, sondern im Basisnetz gespeichert und angezeigt, wenn Sie das Basisnetz öffnen und das anzuzeigende Szenario im Werkzeugkasten Szenarien auswählen.
Alle Änderungen am Basisnetz werden in Szenarien kopiert.
- Wenn Änderungen an einem Feld eines Netzobjekts in einem Szenario vorgenommen werden, sodass der Wert des Felds im Szenario vom Wert des Felds in der Basis abweicht, werden nachfolgende Änderungen an demselben Feld im Basisnetz nicht auf dieses Szenario übertragen.
- Wenn anschließend Änderungen an demselben Feld im Szenario vorgenommen werden, sodass der Wert des Felds im Szenario mit dem Basiswert identisch ist, wird die Verbindung zwischen den Objekten in Basis und Szenario wiederhergestellt, und die Änderungen in der Basis werden wieder im Szenario angezeigt.

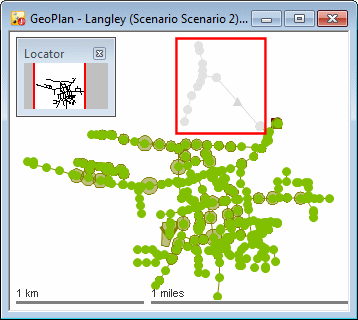

Netzobjekte, die im Basisnetz, aber nicht im aktuellen Szenario vorhanden sind, werden im GeoPlan-Fenster des Szenarios grau dargestellt. Die Anzeige dieser Objekt-Ghosts kann auf der Seite Visuell des Dialogfelds GeoPlan-Eigenschaften aktiviert oder deaktiviert werden.
Der InfoWorks WS Pro-Werkzeugkasten Szenarien enthält Funktionen, mit denen Benutzer folgende Aufgaben ausführen können:
- Anzeigen ausgeschlossener Objekte in einem Raster
- Wiederherstellen mehrerer ausgeschlossener Objekte in einem Szenario
Wichtiger Hinweis zur Struktur von Szenarien
Szenarien sind nicht wie die meisten InfoWorks WS Pro-Objekte strukturiert. Beachten Sie daher die folgenden Punkte:
- Szenarien können aus einem Basisnetz erstellt werden. Alle nachfolgenden Änderungen an der Basis werden auf die Szenarien übertragen.
- Es ist auch möglich, Kopien von Szenarien zu erstellen. Dies entspricht dem Kopieren/Einfügen-Vorgang, der Computerbenutzern bekannt ist:
- Kopierte Szenarien sind Duplikate oder direkte Kopien des ursprünglichen Szenarios.
- Kopierte Szenarien sind unabhängig vom ursprünglichen Szenario.
- Szenarien, die Kopien desselben Szenarios sind, werden in keiner Weise verknüpft.
- Änderungen am ursprünglichen Szenario werden nicht auf die kopierten Szenarien übertragen.
Im folgenden Beispiel wurden die beiden Szenarien Szenario 1 und Szenario 2 aus der Basis generiert. Szenario 1 und Szenario 2 sind voneinander unabhängig. Änderungen an der Basis werden jedoch auf beide Szenarien übertragen.

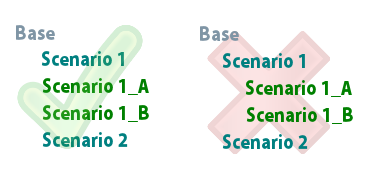

Szenariostruktur
Szenario 1_A und Szenario 1_B sind Duplikate von Szenario 1, die durch Kopieren von Szenario 1 entstanden sind. Szenario 1_A und Szenario 1_B sind voneinander unabhängig. Änderungen an Szenario 1_A haben keine Auswirkungen auf Szenario 1_B und umgekehrt. Ebenso hat das Bearbeiten oder Löschen von Szenario 1 keinerlei Einfluss auf Szenario 1_A und Szenario 1_B. Aus diesem Grund entspricht die Struktur von Szenarien der linken Abbildung (grünes Häkchen) und nicht der rechten (rotes Kreuz).
Weitere Informationen zum Erstellen, Umbenennen, Bearbeiten, Vergleichen, Löschen und anderen Szenariovorgängen finden Sie unter Arbeiten mit Szenarien.
