Dialogfeld Ganglinienauswahl

Das Dialogfeld Ganglinienauswahl wird verwendet, um Ergebnisse für mehrere Netzobjekte im selben Diagramm anzuzeigen.

Tipp: Weitere Informationen über die Diagrammerstellung für die Daten von mehr als einem Netzobjekt finden Sie unter Grafische Darstellung ausgewählter Objekte.

So zeigen Sie das Dialogfeld an

1. Öffnen Sie eine Simulation zur Wiedergabe.
2. Wählen Sie ein oder mehrere Netzobjekte aus.
3. Klicken Sie im Werkzeugkasten Vorgänge auf das Werkzeug (Ganglinie für ausgewählte Objekte), oder wählen Sie Auswahl | Auswahlvorgänge | Ganglinienergebnisse.

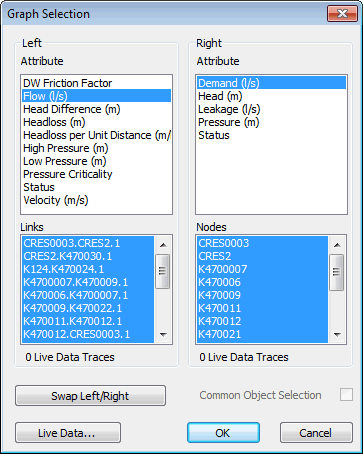

Element	Beschreibung
Links	Definiert, was auf der linken Achse des Diagramms angezeigt wird. Attribut Die Parameter, die auf der linken Achse grafisch dargestellt werden können. Verbindungen/Knoten Einige oder alle Objekte, die in der Simulationsnetzansicht ausgewählt wurden. Eine Erläuterung, welche Objekte in welcher Liste (links oder rechts) angezeigt werden, finden Sie unter "Anmerkungen". Parameter werden nur für die in diesen Listen ausgewählten (hervorgehobenen) Objekte im Diagramm dargestellt. n Echtzeitdaten-Traces Gibt die Anzahl der Echtzeit-Traces an, die in einem Diagramm dargestellt werden.
Rechts	Definiert, was auf der rechten Achse des Diagramms angezeigt wird. Attribut Die Parameter, die auf der rechten Achse grafisch dargestellt werden können. Verbindungen/Knoten Einige oder alle Objekte, die in der Simulationsnetzansicht ausgewählt wurden. Eine Erläuterung, welche Objekte in welcher Liste (links oder rechts) angezeigt werden, finden Sie unter "Anmerkungen". Parameter werden nur für die in diesen Listen ausgewählten (hervorgehobenen) Objekte im Diagramm dargestellt. n Echtzeitdaten-Traces Gibt die Anzahl der Echtzeit-Traces an, die in einem Diagramm dargestellt werden.
Links/Rechts austauschen	Tauscht die linke und die rechte Liste und wechselt damit die Achsen, auf denen die Daten angezeigt werden.
Allgemeine Objektauswahl	Verfügbar, wenn ausgewählte Netzobjekte vom gleichen Typ sind. Wenn dieses Kontrollkästchen aktiviert ist, wird die Auswahl in der rechten Liste mit der in der linken Liste synchronisiert. Wenn Objekte in einer der Listen ausgewählt werden oder deren Auswahl aufgehoben wird, werden die Änderungen in beiden Listen wirksam. Wenn Sie das Kontrollkästchen deaktivieren, werden die Listen geteilt.
Echtzeitdaten	Zeigt das Dialogfeld Echtzeitdatenauswahl an, in dem Sie zusätzlich zu den Ergebnis-Traces die Echtzeitdaten auswählen können, die im Diagramm dargestellt werden sollen.

Anmerkungen:

• Wenn die Netzauswahl nur aus einem Objekttyp besteht, wird die vollständige Liste in beiden Gruppen angezeigt, und für jedes Objekt können zwei verschiedene Parameter grafisch dargestellt werden.
• Wenn die Auswahl eine Mischung aus Objekttypen enthält, wird ein Satz von Objekten in der linken Gruppe und ein anderer Satz von Objekten in der rechten Gruppe aufgelistet. Für jede Gruppe kann jeweils ein Parameter grafisch dargestellt werden.
• Wenn die Auswahl alle drei Objekttypen enthält, die als Diagramme dargestellt werden können (Knoten, Verbindungen und Objektgruppen), werden nur die Knoten und Verbindungen für die Diagrammerstellung angezeigt.
• In den beiden Listen kann die Auswahl durch Klicken auf einzelne Einträge angepasst werden, wodurch die Auswahl aufgehoben oder der Eintrag erneut ausgewählt wird.
