Dialogfeld Längsschnitt-Eigenschaften

Dieses Dialogfeld bietet Ihnen folgende Möglichkeiten:

• Ändern der Art und Weise, in der ein Längsschnitt im Längsschnitt-Fenster angezeigt wird
• Bearbeiten von Attributen, einschließlich Farben und Schriftarten

Das Dialogfeld wird auf eine der folgenden Arten geöffnet:

• durch Auswählen von Längsschnitt Eigenschaften (das Längsschnitt-Fenster muss bereits geöffnet und ausgewählt sein)
• durch Klicken mit der rechten Maustaste auf das Längsschnitt-Fenster und Auswählen von Eigenschaften

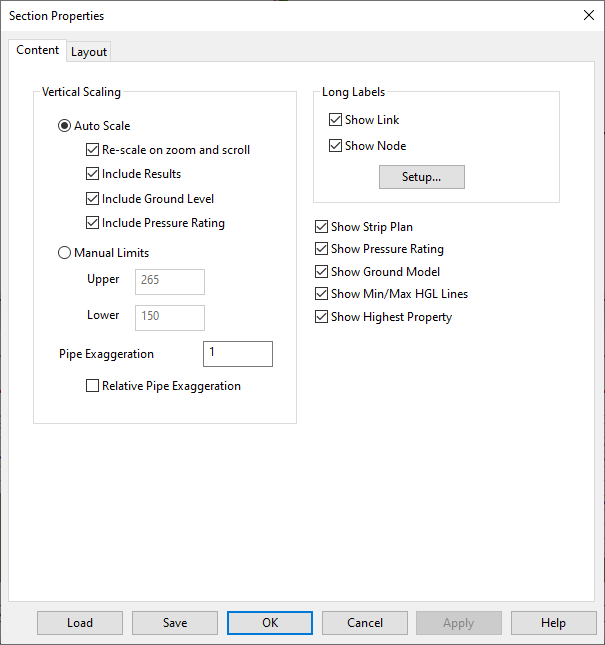

Registerkarte Inhalt

Auf dieser Registerkarte können Sie die Art und Weise ändern, in der ein Längsschnitt im Längsschnitt-Fenster angezeigt wird.

Element	Beschreibung
Vertikale Skalierung	Sie können manuelle vertikale Skalierungsgrenzen für die Längsschnittansicht festlegen oder InfoWorks WS Pro die Verwaltung der Ansichtsskalierung überlassen. Sie können Optionen zur Verwendung mit der automatischen Skalierung festlegen. Autom. Skalierung Wählen Sie diese Option, um die automatische Skalierung zu aktivieren, und aktivieren Sie dann eine oder mehrere der folgenden Optionen: Beim Zoomen und Bildlauf neu skalieren: Die Skalierungen werden so angepasst, dass die aktuell sichtbaren Daten mit dem größtmöglichen Maßstab angezeigt werden. Ergebnisse einschließen: Die Skalierung der Y-Achse wird so angepasst, dass auch die Simulationsergebnisse angezeigt werden. Geländehöhe einschließen: Die Skalierung der Y-Achse wird so angepasst, dass auch die Geländehöhe angezeigt wird. Druckstufe einschließen: Die Skalierung der Y-Achse wird so angepasst, dass auch die Druckstufenhülle angezeigt wird, wobei das Basisniveau der Rohrhöhe und Höhe gleich der für das Rohr angegebenen Druckstufe ist. Manuelle Grenzwerte Wählen Sie diese Option, wenn Sie eigene Höhengrenzwerte für die in der Ansicht angezeigten Daten festlegen möchten. Geben Sie in den Feldern Oben und Unten die Höhe über dem Bezugspunkt für den oberen und unteren Rand der Anzeige ein. Rohrüberhöhung Der Vorgabewert ist 1. Gültige Werte liegen im Bereich von 0.01 bis 100. Passt den Maßstab der Rohre im Längsschnitt relativ zu den anderen dargestellten Bemaßungen an. Wenn Sie den Wert über 1 erhöhen, werden die Rohre sichtbarer. Relative Rohrüberhöhung Wenn diese Option aktiviert ist, ändert sich der Grad der Rohrüberhöhung je nach Zoomfaktor.
Lange Beschriftungen	Verbindung anzeigen Zeigt Verbindungsbeschriftungen am unteren Rand des Längsschnitt-Fensters an. Knoten anzeigen Zeigt Knotenbeschriftungen am unteren Rand des Längsschnitt-Fensters an. Einrichten Zeigt das Dialogfeld Einstellungen für Netz-Beschriftungsfeld an, in dem Sie die auf Beschriftungen angezeigten Daten ändern können.
Bandansicht anzeigen	Zeigt den einfachen Plan an, der oben in der Anzeige verläuft. Die Bandansicht identifiziert die relative Position von Knoten entlang des Abschnitts.
Druckstufe anzeigen	Zeigt die Druckstufe von Rohren an. Wenn das Kontrollkästchen aktiviert ist, wird die Druckstufe als einzelne rote Linie angezeigt.
Geländemodell anzeigen	Zeigt die Linie an, die Höhen im aktuell geladenen Geländemodell darstellt.
Min./max. HGL-Linien anzeigen	Zeigt die minimale/maximale Staulinie an (z. B. die minimale und maximale Energiehöhe während der Simulation). Dies sind zwei Linien, die die minimale und maximale Energiehöhe bzw. den Druck anzeigen.
Höchstes Grundstück anzeigen	Zeigt die Linie an, die das höchste Grundstück darstellt.

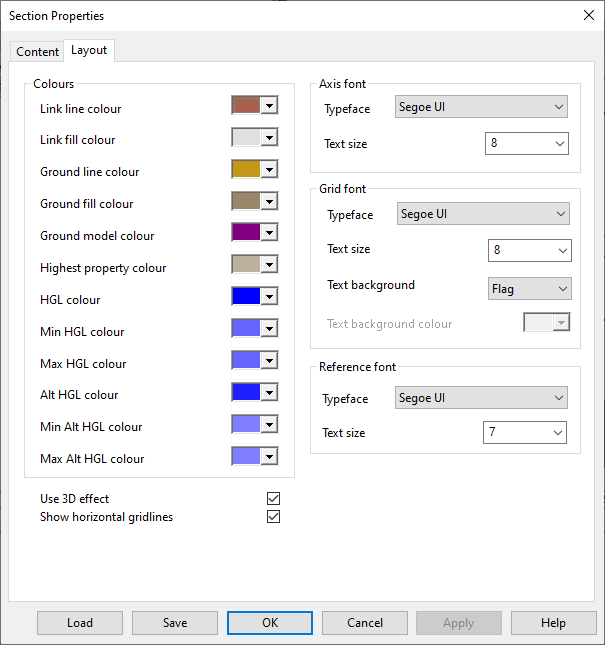

Registerkarte Layout

Auf dieser Registerkarte können Attribute wie Farben und Schriftarten bearbeitet werden.

Option	Beschreibung
Farben	Verbindungslinienfarbe: Farbe der Linien, die Verbindungen anzeigen Verbindungsfüllfarbe: Füllfarbe der Verbindung Gelände – Linienfarbe: Farbe der Linie, die die Geländehöhe anzeigt, die durch die Geländehöhewerte des verbundenen Knotens bestimmt wird Gelände – Füllfarbe: Füllfarbe unter der Geländelinie Geländemodell – Farbe: Farbe der Linie, die die Geländehöhe anzeigt, die durch das aktuell geladene Geländemodell bestimmt wird Farbe höchstes Grundstück: Farbe der höchsten Grundstücksgrenze (falls gezeigt) HGL-Farbe: HGL-Farbe des Basisergebnisses Min. HGL-Farbe: Minimale HGL-Farbe des Basisergebnisses Max. HGL-Farbe: Maximale HGL-Farbe des Basisergebnisses Alt. HGL-Farbe: HGL-Farbe des alternativen Ergebnisses Min. alt. HGL-Farbe: Minimale HGL-Farbe des alternativen Ergebnisses Max. alt. HGL-Farbe: Maximale HGL-Farbe des alternativen Ergebnisses
3D-Effekt verwenden	Wendet einen visuellen 3D-Effekt auf Rohre an.
Horizontale Gitterlinien anzeigen	Zeigt für jede Markierung gestrichelte horizontale Linien an.
Achsenschrift	In diesem Abschnitt können Sie die Schriftart der Achsenbeschriftungen im Längsschnitt-Fenster anpassen. Folgende Attribute können bearbeitet werden: Schriftart Textgröße
Raster-Schriftart	In diesem Abschnitt können Sie die Schriftart der Rasterbeschriftungen im Längsschnitt-Fenster anpassen. Die Rasterbeschriftungen werden unten im Fenster angezeigt. Vorgabemäßig zeigen die Beschriftungen die IDs der Objekte an, die im Längsschnitt enthalten sind. Informationen zum Ändern der auf den Beschriftungen angezeigten Daten finden Sie auf der Registerkarte Inhalt. Folgende Attribute können bearbeitet werden: Schriftart Textgröße Der Texthintergrund: kann wie folgt eingestellt werden: Keine: Kein Hintergrund. Kennzeichnung: Alle Rasterdaten verfügen über einen Hintergrund, der der Kennzeichnung des Objekts entspricht. Benutzer: Die Palette Texthintergrundfarbe wird aktiviert, in der Sie eine Farbe auswählen können. In diesem Fall weist das gesamte Raster die ausgewählte Farbe als Hintergrund auf. Texthintergrundfarbe: Ist nur aktiviert, wenn Texthintergrund auf Benutzer festgelegt ist.
Referenzschrift	In diesem Abschnitt können Sie die im Längsschnitt-Fenster angezeigten automatischen Beschriftungen anpassen. Folgende Attribute können bearbeitet werden: Schriftart Textgröße Die automatischen Beschriftungen werden in der Regel als vertikaler Text mit der Angabe der Knoten-IDs angezeigt.

Schaltflächen im Dialogfeld

Schaltfläche	Beschreibung
Laden	Zeigt das Dialogfeld Netzwerk-Editor-Eigenschaften laden an, in dem zuvor gespeicherte Einstellungen des Schnittfensters geladen werden können.
Speichern	Zeigt das Dialogfeld Netzbearbeitungseigenschaften – Speicheroptionen an, in dem Sie die Einstellungen des aktuellen Schnittfensters speichern können.
OK	Schließt das Dialogfeld und wendet die Änderungen auf das Längsschnitt-Fenster an.
Abbrechen	Schließt das Dialogfeld und wendet keine Änderungen auf das Längsschnitt-Fenster an.
Anwenden	Wendet die Änderungen auf das Längsschnitt-Fenster an, ohne das Dialogfeld zu schließen.
