| Optionen
|
Einige Elemente verfügen über Optionen.

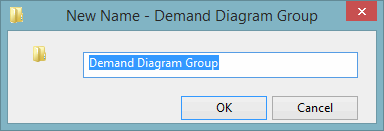

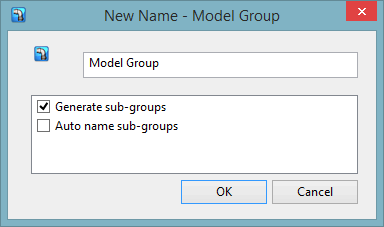

Modellgruppen
| Untergruppen generieren
|
Wenn diese Option aktiviert ist, wird der vorgegebene Satz von Untergruppen innerhalb einer Modellgruppe generiert.
|
| Untergruppen automatisch benennen
|
Wird nur angezeigt, wenn das Kontrollkästchen Untergruppen generieren aktiviert ist. Wenn diese Option aktiviert ist, werden die Vorgabe-Untergruppen automatisch benannt. Wenn dieses Kontrollkästchen nicht aktiviert ist, werden Sie vor der Erstellung der einzelnen Untergruppen aufgefordert, einen Namen zu vergeben.
|
Netze
| Netzvorlage verwenden
|
Aktivieren Sie diese Option, wenn ein neues Netz einige Vorgabewerte aus einer Netzvorlage übernehmen soll. Um diese Funktion verwenden zu können, müssen Sie zuvor auf der Registerkarte Netzvorlage im Dialogfeld Optionen eine Vorlagendatenbank und ein Vorlagennetz angegeben haben.
|
Kartenlayoutgruppen
| Werkskartenlayouts laden
|
Wenn diese Option aktiviert ist, werden zwei Sätze vordefinierter Kartenlayouts geladen:
- Kartenlayouts Werk (überschreiben), die Sie jeweils per Drag & Drop in ein Netz ziehen können, um eine thematische Darstellung zu erreichen
- Kartenlayouts Werk (hinzufügen), die Sie jeweils per Drag & Drop in ein Netz ziehen können, um eine teilweise thematische Abdeckung zu erreichen und mit jedem Hinzufügen eine thematische Darstellung aufzubauen
Kartenlayouts Werk (überschreiben)
- Betriebliche Zusammenfassung
- Vorgabe
- Warnungen
Kartenlayouts Werk (hinzufügen)
- Rohrdurchmesser
- Knotendruck
- Fließrichtung
- Kontur des Drucks
- Echtzeitdatenpunkte
- Reservoir voll
- Pumpenbetrieb
- Ventilbetrieb
|
Gespeicherte Abfragegruppen
| Werksabfragen laden
|
Wenn diese Option aktiviert ist, werden zehn Sätze vordefinierter gespeicherter Abfragen geladen. Die Titel der gespeicherten Abfragen zeigen ihren Zweck.
Konstanter Wasserspiegel
- Prüfungen konstanter Wasserspiegel kombiniert: Allgemeine Prüfung der Eigenschaften konstanter Wasserspiegel, einschließlich Knoten-ID, Flächencode, Höhenzuweisung, Echtzeitdatenverbindung und Anmerkungen
Hydrant
- Haben alle Hydranten eine Höhe?: Überprüft alle Hydranten auf Höhe und erstellt ein Raster, wo keine Höhe festgelegt wurde
- Wurden geeignete Durchmesser angewendet: Überprüft alle Hydranten auf Durchmesser und Ventildurchmesser und erstellt ein Raster, wo diese sich von 80mm unterscheiden
- Wurden die Asset-IDs festgelegt?: Überprüft alle Hydranten auf Asset-IDs und erstellt ein Raster, wo diese nicht festgelegt wurden
- Wurden Ventilkurven korrekt festgelegt?: Überprüft alle Hydranten auf den Hydrant-Ventilkurventyp und erstellt ein Raster, wo dieser nicht auf GATE festgelegt wurde
- Prüfung auf Hydranten-Undichtigkeitsverlust: Überprüft alle Hydranten auf Undichtigkeitsverlust und erstellt ein Raster, sofern verfügbar
Zähler
- Prüfung der Zählerflächencodes: Prüft alle Zählerflächencodes im Vergleich zu den Flächencodes der Knoten stromaufwärts/stromabwärts und erstellt ein Raster, wo diese null oder unterschiedlich sind
- Prüfung der Zählerflächencodes (Knotenvergleich): Überprüft alle Zähler auf Flächencodes für Knoten stromaufwärts/stromabwärts und erstellt ein Raster, wo diese null oder unterschiedlich sind
- Prüfung der Zählerflächencodes (Rohrvergleich): Überprüft alle Zähler auf Flächencodes für Rohre stromaufwärts/stromabwärts und erstellt ein Raster, wo diese null oder unterschiedlich sind
- Prüfung der Zählerobjekt-ID: Überprüft alle Zähler auf Asset-IDs und erstellt ein Raster, wo diese nicht festgelegt wurden
- Prüfung des Zählerdurchmessers: Überprüft alle Zählerdurchmesser im Vergleich zum Rohrdurchmesser und erstellt ein Raster, wo die Differenz größer als 50 mm ist
- Prüfung des Zähler-K-Werts: Überprüft den K-Wert für Zähler (Rohr) basierend auf dem zugewiesenen Konstruktionsmaterial und generiert eine Warnung für Anomalien
- Prüfung des Zählerverlusts: Erstellt ein Raster mit Zählern mit lokalen Verlusten
Knoten
- Haben alle Knoten eine Höhe?: Überprüft alle Knoten auf Höhe und erstellt ein Raster, wo keine Höhe festgelegt wurde
- Knoten mit > 50 Eigenschaften (Gesamtverbindungen als 1. festlegen): Überprüft alle Knoten auf die Anzahl der Gesamtverbindungen und erstellt ein Raster, wo der Wert größer als 50 Einheiten ist
- Prüfung auf Knoten-Undichtigkeitsverlust: Überprüft alle Knoten auf Undichtigkeitsverlust und erstellt ein Raster, sofern verfügbar
Rohr
- Sind alle Reibungen als Colebrook-White festgelegt?: Überprüft, ob der Reibungstyp gleich Colebrook-White ist, und erstellt ein Raster mit Rohren, wo der Reibungstyp von diesem abweicht (kann für einen anderen Typ geändert werden)
- Prüfung geschlossener Rohre: Überprüft die Steuerelemente für geschlossene Rohre und erstellt ein Raster mit geschlossenen Rohren. Das Steuerelement muss geöffnet sein, damit dies funktioniert.
- Entsprechen Materialien der angegebenen Liste?: Prüft, ob das Rohrmaterial einem Material in der Liste entspricht, und erstellt ein Raster mit Rohren, deren Material nicht aufgelistet ist
- Entsprechen die relevanten Vorgabe-K-Werte den angegebenen Zahlen?: Überprüft CW-Rohrrauigkeit anhand der oben genannten Bereiche und erstellt ein detailliertes Raster mit Rohren, bei denen die Rauigkeit außerhalb des Bereichs liegt
- Wurden die Asset-IDs festgelegt?: Überprüft alle Rohre auf Asset-IDs und erstellt ein Raster, wo diese nicht festgelegt wurden
- Ist die Länge als #D gekennzeichnet?: Sucht nach Rohren, bei denen die Länge nicht durch die gezeichnete Länge festgelegt wurde, und erstellt ein Raster dieser Rohre einschließlich der Markierung
- Prüfung auf lokalen Rohrverlust: Erstellt ein Raster mit Rohren, wo der lokale Verlustkoeffizient festgelegt wurde
- Wurden relevante Innendurchmesser für PE-Rohre verwendet?: Überprüft PE-basierte Rohre und erstellt ein Raster mit Rohren, wo der Innendurchmesser nicht den Standards SDR11 oder SDR17 entspricht
Pumpe
- Prüfung der Pumpenobjekt-ID: Überprüft alle Pumpen auf Asset-IDs und erstellt ein Raster, wo diese nicht festgelegt wurden
- Pumpenprüfungen kombiniert: Erstellt ein Raster für alle Pumpen mit Flächencode, Asset-ID, Prüfung auf lokale Verluste, geeignetem K-Wert je nach Rohrkonstruktionsmaterial, Kontrollprüfungen und möglichen UPC-Steuerungsregeln
Reservoir
- Verfügen alle SRs über FLVs am Zulauf?: Überprüft alle Reservoire auf FLVs stromaufwärts und erstellt ein Raster, wo diese nicht vorhanden sind
- Reservoirprüfungen kombiniert: Erstellt ein Raster für alle Reservoire mit Knoten-ID, Höhe, Flächencode, oberer und unterer Ebene, Volumen und Prüfungen der Tiefe und min. Betriebsniveau
- Prüfung auf Reservoir-Undichtigkeitsverlust: Überprüft alle Reservoire auf Undichtigkeitsverlust und erstellt ein Raster, sofern verfügbar
Ergebnis
- CP-Dauer p < 15: Erstellt ein Raster mit Zusammenfassungsergebnissen für Kundenpunkte, einschließlich der Dauer unter 15 m Druck, wo der maximale Druck weniger als 20 m beträgt
- CP < 20 m: Erstellt ein Raster mit Zusammenfassungsergebnissen für Kundenpunkte, bei denen der maximale Druck weniger als 20 m beträgt
- CP-Zusammenfassung: Erstellt ein Raster mit Zusammenfassungsergebnissen für Kundenpunkte
- Knoten p-Zusammenfassung: Listet die Knotenanzahl innerhalb der angegebenen Druckbereiche für den aktuellen Zeitschritt auf
- Knotenzeit p min: Erstellt ein Raster mit minimalem Druck und der Zeit des minimalen Druckergebnisses für jeden Knoten
Übertragungsknoten
- Haben alle Übertragungsknoten eine Höhe?: Überprüft alle Übertragungsknoten auf Höhe und erstellt ein Raster, wo keine Höhe festgelegt wurde
- Wurden geeignete Volumenstromfaktoren verwendet?: Überprüft alle Übertragungsknoten auf Volumenstromfaktoren und erstellt ein Raster, wo diese ungleich 1 oder -1 sind
- Wurden die Asset-IDs festgelegt?: Überprüft alle Übertragungsknoten auf Asset-IDs und erstellt ein Raster, wo diese nicht festgelegt wurden
Ventil
- Prüfung auf geschlossene Rohre/Ventile: Erstellt ein Raster geschlossener Rohre und Ventile, die keine THVs im Netz sind
- Prüfung des K-Werts: Überprüft den K-Wert für Ventil (Rohr) basierend auf dem zugewiesenen Konstruktionsmaterial und erstellt ein Raster mit einer Warnung für Anomalien
- Prüfung auf lokalen Verlust: Erstellt ein Raster von Ventilen mit lokalen Verlusten, die nicht NULL sind
- Lokale UPC-Prüfung: Erstellt ein Raster von Ventilen mit einem lokalen UPC-Skript und gibt an, ob sie aktiviert/deaktiviert sind
- Prüfung der PRV-Protokollierung/Kontrolle: Erstellt ein Übersichtsraster für alle Regelventile (PRV, PSV und FRV). Prüft, ob die Einstellungen gültig sind und gibt den Kontrollknoten an
- Prüfung des THV-Status: Erstellt ein Raster mit THV-Ventilen mit Markierung % offen und zugehörig
- Prüfung der Zeitkontrolle: Erstellt ein Raster mit Ventilen, in dem Steuerungsdaten in Bezug auf ein bestimmtes Datum/eine bestimmte Zeit definiert werden
- Prüfung der Ventilobjekt-ID: Überprüft alle Ventile auf Asset-IDs und erstellt ein Raster, wo diese nicht festgelegt wurden
- Prüfung der Ventilkurve: Überprüft alle Ventile auf Regelmodus und Konstruktionstyp und erstellt ein Raster mit Ventilen unter Verwendung unkonventioneller Ventilkurven
|
|
