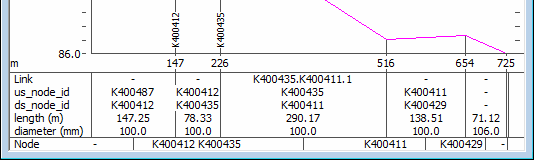

Informationen von Netzobjekten im GeoPlan können in Tabellenform unten im Längsschnitt-Fenster angezeigt werden. Sie können Beschriftungen für Knoten, Verbindungen oder beides anzeigen.
Anzeigen von Objektinformationen
- Klicken Sie im Längsschnitt-Fenster mit der rechten Maustaste, und wählen Sie Eigenschaften.
- Aktivieren Sie im Abschnitt Lange Beschriftungen des Dialogfelds Längsschnitteigenschaften die Option Verbindung anzeigen, um Informationen zu Verbindungsobjekten anzuzeigen, und die Option Knoten anzeigen, um Informationen zu Knotenobjekten anzuzeigen.
- Klicken Sie ebenfalls im Abschnitt Lange Beschriftungen auf Einrichtung.
- Wählen Sie im linken Bereich des Dialogfelds Einstellungen für Netz-Beschriftungsfeld einen Objekttyp aus, für den Sie Informationen anzeigen möchten.
- Aktivieren Sie im rechten Bereich desselben Dialogfelds die Felder, deren Werte angezeigt werden sollen.
- Wählen Sie weitere Objekttypen im linken Fensterbereich und die entsprechenden Felder im rechten Fensterbereich aus.
- Schließen Sie beide Dialogfelder, indem Sie jeweils auf OK klicken.
Festlegen der vorgegebenen Objektinformationen
Sie können die aktuellen Einstellungen für Objektinformationen als Vorgabe für alle zukünftigen Instanzen des Längsschnitt-Fensters speichern.
- Klicken Sie im Längsschnitt-Fenster mit der rechten Maustaste, und wählen Sie Eigenschaften.
- Klicken Sie im Abschnitt Lange Beschriftungen des Dialogfelds Längsschnitteigenschaften auf Einrichtung.
- Klicken Sie im Dialogfeld Einstellungen für Netz-Beschriftungsfeld auf Als Vorgabe speichern.
- Schließen Sie beide Dialogfelder, indem Sie jeweils auf OK klicken.
Simulationswiedergaben
Objektinformationen können auch während der Wiedergabe einer Simulation angezeigt werden. Siehe "Ergebnisse in Beschriftungen".
