Ergebnisdatenfelder für Knoten

Alle Ergebnisfelder werden im Ergebnisraster angezeigt, wenn dieses bei Wiedergabe einer Simulation geöffnet wird, und zwar auf einer speziellen Ergebnisseite, die bei Wiedergabe einer Simulation vor den Eigenschaftenblättern angezeigt wird.

Zeitvariable Ergebnisse werden mit Feldnamen in einer anderen Farbe im Raster und in Eigenschaftenblättern angezeigt. Nicht zeitvariable Ergebnisse werden wie gewohnt mit schwarzen Feldnamen angezeigt.

In der folgenden Tabelle sind die Knotenergebnisse aufgeführt, die unabhängig vom Typ der ausgeführten Simulation gelten. Weitere Informationen zu den zusätzlichen Ergebnissen, die für bestimmte Simulationstypen verfügbar sind, finden Sie unter den folgenden Links:

• Knotenergebnisse zur Wasserqualität
• Knotenergebnisse für Löschwasser
• Knotenergebnisse für InfoWorks TS (Transient System)

Anmerkung: Verwenden Sie die Bildlaufleiste am unteren Rand der Tabelle, um den gesamten Inhalt anzuzeigen.

Ergebnisdatenfelder für Knoten

Name der Datenbanktabelle: _IWR_Node

Feldname	Hilfetext	Einheiten	Datenbankfeld
Bedarf	Knoten Beschreibung Basisknoten Gesamtbedarf am Knoten. Berechnung: Summe der folgenden Werte: Bedarf, definiert auf der Seite Knotenbedarf Außergewöhnlicher Bedarf, definiert auf der Seite Außergewöhnliches Volumenstrom-Profil Volumenstrom, definiert auf der Seite Hydrant – Volumenstromprofil aufgrund von Hydrantenbetrieb. Wenn ein außergewöhnlicher Volumenstrom und/oder ein außergewöhnlicher Volumenstrom aufgrund von Hydrantenbetrieb auftritt und das Kontrollkästchen Lokalen Bedarf beibehalten auf der Seite Knotensteuerung nicht aktiviert ist, werden die auf der Seite Knotenbedarf angegebenen Bedarfe nicht angewendet. Wenn beim Ausführen einer transienten Systemsimulation der transiente Bedarf angewendet wird, werden keine anderen Bedarfe angewendet. Reservoirknoten Gesamtbedarf am Knoten. Berechnung: Summe der folgenden Werte: Bedarf, definiert auf der Seite Knotenbedarf Auf der Seite Außergewöhnliches Volumenstrom-Profil definierter außergewöhnlicher Volumenstrom Übertragungsknoten Gesamtbedarf am Knoten. Berechnung: Summe der folgenden Werte: Bedarf, definiert auf der Seite Knotenbedarf Auf der Seite Übertragungsknoten-Volumenstromsteuerung definierter Übertragungsknoten-Volumenstrom Hydrantenknoten Gesamtbedarf am Knoten. Berechnung: Summe der folgenden Werte: Bedarf, definiert auf der Seite Knotenbedarf Auf der Seite Außergewöhnliches Volumenstrom-Profil definierter außergewöhnlicher Volumenstrom Volumenstrom, definiert auf der Seite Hydrant – Volumenstromprofil aufgrund von Hydrantenbetrieb. (Wenn der Hydrant in Betrieb ist und das Kontrollkästchen Lokalen Bedarf beibehalten auf der Seite Knotensteuerung nicht aktiviert ist, werden die auf der Seite Knotenbedarf definierten Bedarfe nicht angewendet.)	WN_DQ	DEMAND
Energiehöhe	Energiehöhe am Knoten bei Zeitschritt t	HEAD	HEAD
Max. Energiehöhe	Maximale Energiehöhe am Knoten bei Zeitschritt t	HEAD	MAXHEAD
Min. Energiehöhe	Minimale Energiehöhe am Knoten bei Zeitschritt t	HEAD	MINHEAD
Undichtigkeit	Gesamtundichtigkeit am Knoten beim aktuellen Zeitschritt. Berechnung: Summe aus druckbezogener Undichtigkeit und konstantem Undichtigkeitsverlust gemäß Definition auf der Seite Knotenbedarf. (Wird für transiente Simulationen nicht angezeigt.)	WN_DQ	LEAKAGE
Durchschnittl. Druck	Zeitgewichteter Durchschnitt der Ergebnisse für den Knotendruck	WN_P	PNAVG
Max. Druck	Maximaler Druck am Knoten während der Simulation	WN_P	PNMAX
Min. Druck	Minimaler Druck am Knoten während der Simulation	WN_P	PNMIN
Druck	Druck am Knoten bei Zeitschritt t	WN_P	PRESSURE
Status	Für den Status sind bei jedem Zeitschritt folgende Werte möglich: Datenbankwert Beschreibung Hilfetext -1 Temporär isoliert Der Knoten ist beim aktuellen Zeitschritt isoliert. 0 - 1 Isoliert Der Knoten ist während der Simulation vom Netz isoliert.		STATUS
Typ	Der Wert für Typ identifiziert den Knotentyp. Folgende Werte sind möglich: 1 Knoten 2 Reservoir 3 Konstanter Wasserspiegel 4 Übertragungsknoten 5 Hydrant 6 Brunnen		TYPE
Gesamtverbrauch	Gesamtverbrauch am Knoten während des Simulationszeitraums Berechnung: Gesamtbedarf - (außergewöhnlicher Volumenstrom + Hydrantenvolumenstrom) Der Gesamtverbrauch an den Übertragungsknoten beträgt null. (Wird für transiente Simulationen nicht angezeigt.)	WN_DVO	TOTCONS
Gesamtbedarf	Gesamtbedarf am Knoten während des Simulationszeitraums (Wird für transiente Simulationen nicht angezeigt.)	WN_DVO	TOTDEMND
Undichtigkeit insgesamt	Gesamtundichtigkeit am Knoten während des Simulationszeitraums Berechnung: Summe aus druckbezogener Undichtigkeit und konstantem Undichtigkeitsverlust gemäß Definition auf der Seite Knotenbedarf. (Wird für transiente Simulationen nicht angezeigt.)	WN_DVO	TOTLEAK
Last (Zufluss - Abfluss)	Nettorate des Zuflusses in das Reservoir (Zufluss minus Abfluss) Nur Reservoir	WN_Q	_Load
Defizit	Das Reservoir kann entleert werden, wenn die Abflüsse die Zuflüsse übersteigen. InfoWorks ermöglicht die Fortsetzung der Berechnung mit der Annahme, dass der Wasserspiegel des Reservoirs auf dem unteren Niveau des Reservoirs verbleibt. Das Defizit ist die Wassermenge, die benötigt wird, um den Wasserspiegel auf diesem Niveau zu halten. Nur Reservoir	WN_VO	DEFICIT
Tiefe	Vertikaler Abstand vom unteren Niveau des Reservoirs zum Wasserstand Nur Reservoir	Y	DEPTH
Zufluss	Zuflussrate in das Reservoir Nur Reservoir	WN_Q	INFLOW
Überlauf	Gesamtwassermenge, die aufgrund von Überlauf des Reservoirs an das System verloren geht Nur Reservoir	WN_VO	SPILL
Oberes Niveau	Oberer Wasserstand gemäß Angabe auf der Seite Reservoirparameter im Eigenschaftenblatt des Reservoirs Nur Reservoir	Z	TOPLEVEL
Volles Volumen	Volles Volumen des Reservoirs (gemäß Angabe im Raster Reservoirtiefe/-volumen auf der Seite Reservoirparameter im Eigenschaftenblatt des Reservoirs) Nur Reservoir	WN_VO	VOLFULL
Volumen	Wassermenge im Reservoir Nur Reservoir	WN_VO	VOLUME
Max. Tiefe	Maximale Wassertiefe im Reservoir während einer Simulation Nur Reservoir	Y	MAXDEPTH
Abfluss	Abflussrate aus dem Reservoir Nur Reservoir	WN_Q	OUTFLOW
Prozent voll	Wassermenge im Reservoir als Prozentsatz der verfügbaren Kapazität (Wassermenge oberhalb des minimalen Betriebsniveaus des Reservoirs gemäß Angabe auf der Seite Reservoirparameter im Eigenschaftenblatt des Reservoirs) Nur Reservoir		PCFULL
Hydrant – Volumenstrom	Volumenstrom aufgrund prozentualer Öffnung des Hydrantenventils Nur Hydrant	WN_Q	FLOW
Öffnung	Prozentuale Öffnung des Hydrantenventils Nur Hydrant	WN_OPEN	OPENING
Gesamter Nennbedarf	Gilt nur für Simulationen des druckbezogenen Bedarfs. Gesamtbedarf, der während des Simulationszeitraums auf den Knoten angewendet würde, wenn die Simulation keine Simulation des druckbezogenen Bedarfs wäre, d. h. Bedarf am Knoten vor der Anwendung druckbezogener Bedarfskurven	WN_DVO	TOTNDEMD
Nennbedarf	Gilt nur für Simulationen des druckbezogenen Bedarfs. Vor Anwendung der druckbezogenen Bedarfskurven berechneter Bedarf am Knoten	WN_DQ	NOMDEMND
Ereignisbedarfseffizienz (%)	Gilt nur für Simulationen des druckbezogenen Bedarfs. Verhältnis von Gesamtbedarf zu gesamtem Nennbedarf als Prozentsatz		DEMNDEFF
Energieverlust	Gilt nur, wenn eine Nachhaltigkeitsanalyse durchgeführt wird. Täglicher Energieverlust bei Kundenverbindungen	WN_EN_DY	SUSELOSS
Gesamtenergieverlust	Gilt nur, wenn eine Nachhaltigkeitsanalyse durchgeführt wird. Täglicher Gesamtenergieverlust bei Kundenverbindungen	WN_EN_DY	SUSTELSS
CO2-Äquivalentverlust	Gilt nur, wenn eine Nachhaltigkeitsanalyse durchgeführt wird. Täglicher Energieverlust bei Kundenverbindungen als CO2-Äquivalent	WN_GHG_DYMASS	SUSCELSS
Gesamt-CO2-Äquivalentverlust	Gilt nur, wenn eine Nachhaltigkeitsanalyse durchgeführt wird. Täglicher Gesamtenergieverlust bei Kundenverbindungen als CO2-Äquivalent	WN_GHG_DYMASS	SUSTCELS

Ergebnisse zur Wasserqualität

In der folgenden Tabelle sind die zusätzlichen Ergebnisse aufgeführt, die bei Durchführung einer Simulation der Wasserqualität an Knoten verfügbar sind:

Feldname	Hilfetext	Einheiten	Datenbanktabelle	Datenbankfeld	Zeitvariabel
Konzentration	Konzentration des in der Simulation der Wasserqualität modellierten Schadstoffs an diesem Knoten	WN_C	__IWR_Node	CONC	Nein
Konzentration	Von einer beliebigen Quelle am Knoten beigetragene Konzentration	WN_C	__IWR_Node	CONC	Nein
Trace (%) <Quellknoten-ID>	Von einem Trace-Knoten stammender Prozentsatz des Wassers an einem Knoten		__IWR_Node	TRACE	Nein
Max. Trace (%) <Quellknoten-ID>	Höchstwert der Trace (%) während der Simulation		__IWR_Node		Nein
Quellkonzentration	Von einer beliebigen am Knoten definierten Quelle beigetragene Konzentration	WN_C	__IWR_Node	SRCCON	Nein
Durchschnittl. Wasseralter (h)	Zeitgewichteter Durchschnitt der bei jedem Zeitschritt für die Wasserqualität berechneten Wasseralter-Ergebnisse		__IWR_Node	WQAVGAGE	Nein
Dominante Quelle	Angabe, welche Quelle am meisten zum den Knoten erreichenden Wasser beiträgt, wobei die Quellen Trace-Knoten sind (im Dialogfeld Optionen für Wasserqualität ausgewählt) Datenbankwert Beschreibung Hilfetext -2 MIXED Die Summe der Quellen beträgt 100 %, aber keine Trace überschreitet 50 %. -1 DOUBLED Die Summe der Quellen überschreitet 100 %. 0 UNKNOWN Die Summe der Quellen ist kleiner als 100 %. 1 TRACE01 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers. 2 TRACE02 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers. 3 TRACE03 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers. 4 TRACE04 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers. 5 TRACE05 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers. 6 TRACE06 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers. 7 TRACE07 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers. 8 TRACE08 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers. 9 TRACE09 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers. 10 TRACE10 Summe der Quellen = 100 % (Toleranz 5 %), gemeldeter Quellknoten liefert > 50 % des den Knoten erreichenden Wassers.		__IWR_Node	TRACE_DOMINANT	Nein
Trace (%)			__IWR_Node	TRACE	Nein
Wasseralter (h)	Dieser Faktor liefert eine Schätzung des Wasseralters an verschiedenen Stellen im System. Diese kann als ungefähres Maß für die zugrunde liegende Wasserqualität verwendet werden. An Reservoiren oder Quellknoten in das System gelangendes Wasser hat das Alter null, es sei denn, es wurde ein anfängliches Wasseralter angegeben. InfoWorks berechnet die durchschnittliche Zeit, während der sich das Wasser an diesem Knoten im System befunden hat, bevor es diesen Punkt erreicht. Weitere Informationen zur Berechnung finden Sie unter Wasserqualitäts-Solver-Theorie.		__IWR_Node	TRAVEL	Nein
Trübheit	Trübheit am Knoten (Wird nur bei Durchführung einer Trübheitsanalyse angezeigt.)	WN_TURBIDITY	__IWR_Node	TURBIDITY	Ja
Max. Trübheit	Maximale Trübheit während der Simulation (Wird nur bei Durchführung einer Trübheitsanalyse angezeigt.)	WN_TURBIDITY	__IWR_Node	TURBMAX	Nein

Ergebnisse der Löschwassersimulation

In den folgenden Tabellen sind die zusätzlichen Ergebnisse aufgeführt, die bei Durchführung einer Löschwassersimulation an Knoten verfügbar sind:

Hydrantprüfungssimulation

Feldname	Hilfetext	Einheiten	Datenbanktabelle	Datenbankfeld	Zeitvariabel
Restdruck bei minimaler Löschwassermenge	Druck am Testknoten bei Anwendung der minimalen Löschwassermenge am Knoten Dieses Ergebnis wird nur berechnet, wenn die Option Druck bei min. und max. Löschwassermenge berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_P	__IWR_Node	FFMINQRP	Nein
Netz – erforderlicher min. Restdruck	Minimaler Restdruck im Brandfall an Knoten, die nicht derselben Brandzone wie der Testknoten angehören Anmerkung: Knoten der Typen Konstanter Wasserspiegel, Brunnen und Reservoir werden bei der Prüfung des minimalen Restdrucks im Netz nicht berücksichtigt. Dieses Ergebnis wird nur berechnet, wenn die Option Netzbeschränkungen verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_P	__IWR_Node	FFNMRPRQ	Nein
Max. Löschwasser	Kleinerer der beiden Werte Max. erforderliches Löschwasser (benutzerdefiniert) und Vollständig geöffnet – Hydrantenvolumenstrom (berechnet) am Testknoten Dieses Ergebnis wird nur berechnet, wenn die Option Druck bei min. und max. Löschwassermenge berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_Q	__IWR_Node	FFMAXQ	Nein
Restdruck bei maximaler Löschwassermenge	Druck am Testknoten bei Anwendung der maximalen Löschwassermenge am Knoten Dieses Ergebnis wird nur berechnet, wenn die Option Druck bei min. und max. Löschwassermenge berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_P	__IWR_Node	FFMAXQRP	Nein
Max. erforderliches Löschwasser	Ein Wert für den maximalen Volumenstrom wird vom Benutzer im Element Löschwasserdaten oder auf der Seite Löschwasserbeschränkungen im Eigenschaftenblatt des Hydrantenknotens angegeben. Diese Informationen werden nur angezeigt, wenn die Option Druck bei min. und max. Löschwassermenge berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_Q	__IWR_Node	FFMAXQRQ	Nein
Min. Löschwasser	Kleinerer der beiden Werte Min. erforderliches Löschwasser (benutzerdefiniert) und Verfügbares Löschwasser (berechnet) am Testknoten	WN_Q	__IWR_Node	FFMINQ	Nein
Min. erforderliches Löschwasser	Erforderlicher minimaler Volumenstrom für den Brandschutz. Der Wert für den minimalen Volumenstrom wird vom Benutzer im Element Löschwasserdaten oder auf der Seite Löschwasserbeschränkungen im Eigenschaftenblatt des Hydrantenknotens angegeben.	WN_Q	__IWR_Node	FFMINQRQ	Nein
Restdruck bei verfügbarer Löschwassermenge	Restdruck am Testknoten bei Anwendung der verfügbaren Löschwassermenge am Knoten	WN_P	__IWR_Node	FFMINRP	Nein
Min. erforderlicher Restdruck	Minimal zulässiger Restdruck am Testknoten im Brandfall	WN_P	__IWR_Node	FFMINRPR	Nein
Netz – min. Restdruck	Minimaler Restdruck im Brandfall an Knoten, die nicht derselben Brandzone wie der Testknoten angehören Diese Informationen werden nur angezeigt, wenn die Option Netzbeschränkungen verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_P	__IWR_Node	FFNETMRP	Nein
Min. Knotenzone	Knoten, an dem der minimale Restdruck der Zone auftritt		__IWR_Node	FFHYDZND	Nein
Verfügbares Löschwasser	Maximale Löschwassermenge, die am Testknoten entnommen werden kann, ohne die Druckbeschränkungen zu überschreiten Das verfügbare Löschwasser wird ermittelt durch: Min. erforderlicher Restdruck Zone – erforderlicher min. Restdruck (bei aktivierter Option Zonenbeschränkungen verwenden) Netz – erforderlicher min. Restdruck (bei aktivierter Option Netzbeschränkungen verwenden) Wenn die angewendeten Druckbeschränkungen nicht eingehalten werden können, schlägt der Testknoten fehl.	WN_Q	__IWR_Node	FFAVAILQ	Nein
Vollständig geöffnet – Hydrantenvolumenstrom	Volumenstrom am Testknoten bei zu 100 % geöffnetem Hydranten Dieses Ergebnis wird nur berechnet, wenn die Option Offenen Hydrantenvolumenstrom berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_Q	__IWR_Node	FFOPENQ	Nein
Hydrant – Löschwasser	Auf den Zielknoten angewendeter Hydranten-Testdurchfluss Kann auch als Diagramm anhand des Hydrantenrestdrucks angezeigt werden. Klicken Sie mit der rechten Maustaste in die Ansicht Rasterbericht (Hydrantprüfung), und wählen Sie im Kontextmenü die Option Hydrantkurve aus, um das Diagramm anzuzeigen.	WN_Q	__IWR_Node	FFHYDQ	Nein
Hydrant – Restdruck	Druck am Zielknoten, nachdem eine Löschwassermenge am Knoten angewendet wurde Kann auch als Diagramm anhand des Hydrantenlöschwassers angezeigt werden. Klicken Sie mit der rechten Maustaste in die Ansicht Rasterbericht (Hydrantprüfung), und wählen Sie im Kontextmenü die Option Hydrantkurve aus, um das Diagramm anzuzeigen. Gilt für Simulationen der Typen Hydrantprüfung und Zwangslöschwassermenge.	WN_P	__IWR_Node	FFHYDRP	Nein
Min. Netzknoten	Knoten, an dem der minimale Restdruck des Netzes auftritt		__IWR_Node	FFNETNOD	Nein
Bedarf vor Test	Bedarf am Testknoten zur Hydrantprüfungszeit vor Anwendung der Löschwassermenge. Dieser Bedarf würde bei Durchführung einer Simulation vom Lauftyp Normal angewendet werden.	WN_Q	__IWR_Node	FFSTATQ	Nein
Ergebnis	Es gibt drei Testergebnistypen: Testergebnis Beschreibung Bestanden Der Test ist bestanden, wenn die erforderliche minimale Löschwassermenge ohne Verletzung der angewendeten Druckbeschränkungen bereitgestellt werden kann. Fehlgeschlagen Der Test schlägt fehl, wenn die erforderliche minimale Löschwassermenge ohne Verletzung der angewendeten Druckbeschränkungen nicht bereitgestellt werden kann. Unbekannt Das Testergebnis ist unbekannt, wenn der Knoten nicht getestet wird (z. B. wenn der Hydrantenvolumenstrom auf der Seite Volumenstromsteuerung eines Testknotens eingerichtet wurde) oder wenn die Simulation nicht konvergiert.		__IWR_Node	FFRESULT	Nein
Zone – erforderlicher min. Restdruck	Minimal zulässiger Restdruck im Brandfall an Knoten, die derselben Brandzone wie der Testknoten angehören. Der Testknoten selbst ist nicht enthalten. Diese Informationen werden nur angezeigt, wenn die Option Zonenbeschränkungen verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_P	__IWR_Node	FFZMRPRQ	Nein
Zone - min. Restdruck	Minimaler Restdruck im Brandfall an Knoten, die nicht derselben Brandzone wie der Testknoten angehören (der Testknoten selbst ist nicht enthalten) Dieses Ergebnis wird nur berechnet, wenn die Option Zonenbeschränkungen verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_P	__IWR_Node	FFZONMRP	Nein
Restdruck bei vollständig geöffnetem Hydranten	Druck am Testknoten bei Anwendung des Volumenstroms bei vollständig geöffnetem Hydranten am Knoten Dieses Ergebnis wird nur berechnet, wenn die Option Offenen Hydrantenvolumenstrom berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist.	WN_P	__IWR_Node	FFOPENRP	Nein
Druck vor Test	Druck am Testknoten zur Hydrantprüfungszeit vor Anwendung der Löschwassermenge. Dieses Ergebnis würde bei Durchführung einer Simulation vom Lauftyp Normal auftreten.	WN_P	__IWR_Node	FFSTATP	Nein
Min. Knotenzone	Knoten, an dem der minimale Restdruck der Zone auftritt		__IWR_Node	FFZONNOD	Nein

Simulation der Zwangslöschwassermenge

Feldname	Hilfetext	Einheiten	Datenbanktabelle	Datenbankfeld	Zeitvariabel
Verbindung mit max. Geschwindigkeit	ID der Verbindung, bei der die maximale Geschwindigkeit aufgetreten ist. Wenn die maximale Geschwindigkeit im angenommenen Hydrantenrohr auftritt, wird dies durch den Text "Hydrant" angezeigt.		__IWR_Node	FFHYDVLK	Nein
Max. Geschwindigkeit	Maximale Geschwindigkeit im Netz an dem Snapshot, für den die Simulation der Zwangslöschwassermenge durchgeführt wird	V	__IWR_Node	FFHYDVEL	Nein
Min. Netzknoten	ID des Knotens, an dem der minimale Restdruck des Netzes auftritt		__IWR_Node	FFHYDNND	Nein
Min. Knotenzone	Knoten, an dem der minimale Restdruck der Zone auftritt		__IWR_Node	FFHYDZND	Nein
Verfügbares Löschwasser	Maximale Löschwassermenge, die am Testknoten entnommen werden kann, ohne die Druckbeschränkungen zu überschreiten Das verfügbare Löschwasser wird ermittelt durch: Min. erforderlicher Restdruck Zone – erforderlicher min. Restdruck (bei aktivierter Option Zonenbeschränkungen verwenden) Netz – erforderlicher min. Restdruck (bei aktivierter Option Netzbeschränkungen verwenden) Wenn die angewendeten Druckbeschränkungen nicht eingehalten werden können, schlägt der Testknoten fehl.	WN_Q	__IWR_Node	FFAVAILQ	Nein
Netz – min. Restdruck	Minimaler Restdruck im Netz Anmerkung: Knoten der Typen Konstanter Wasserspiegel, Brunnen und Reservoir werden bei der Prüfung des minimalen Restdrucks im Netz nicht berücksichtigt.	WN_P	__IWR_Node	FFHYDNRP	Nein
Max. Volumenstrom-Umkehrverbindung	ID der Verbindung, bei der die maximale Volumenstromumkehr aufgetreten ist		__IWR_Node	FFHYDQRL	Nein
Max. Volumenstromumkehr	Maximale Volumenstromumkehr im Netz (im Vergleich zur Basissimulation)	WN_Q	__IWR_Node	FFHYDQRV	Nein
Hydrant – Relative Energiehöhe	Ein negativer Wert gibt an, dass eine Pumpenförderung erforderlich ist. Der numerische Wert für den Abfall ergibt sich aus der Annahme, dass ein Standardhydrantenobjekt mit dem Testknoten verbunden ist. Folgende Hydranteneigenschaften werden in der Berechnung verwendet: Rohrdurchmesser = min. Durchmesser der mit dem Testknoten verbundenen Rohre Relative Energiehöhe = 0.0 Lokaler Verlustkoeffizient = 1.0 Ventildurchmesser = Rohrdurchmesser Ventilkurve = PLUG Lokaler Ventilverlust = 1.0	HEAD	__IWR_Node	FFHYDRHD	Nein
Hydrant – Restdruck	Druck am Zielknoten, nachdem eine Löschwassermenge am Knoten angewendet wurde Kann auch als Diagramm anhand des Hydrantenlöschwassers angezeigt werden. Klicken Sie mit der rechten Maustaste in die Ansicht Rasterbericht (Hydrantprüfung), und wählen Sie im Kontextmenü die Option Hydrantkurve aus, um das Diagramm anzuzeigen. Gilt für Simulationen der Typen Hydrantprüfung und Zwangslöschwassermenge.	WN_P	__IWR_Node	FFHYDRP	Nein

Simulation der Löschwasserverfügbarkeit

Feldname	Hilfetext	Einheiten	Datenbanktabelle	Datenbankfeld	Zeitvariabel
FFA-Volumenstrom	Löschwassermenge an jedem Knoten. Bei der Simulation wird abhängig von der beim Einrichten ausgewählten Option versucht, entweder die erforderliche Löschwassermenge oder den Knotenrestdruck zu erzwingen.	WN_Q	__IWR_Node	FFA_FLOW	Nein
Min. Knotenzone	Knoten, an dem der minimale Restdruck der Zone auftritt		__IWR_Node	FFHYDZND	Nein
Verfügbares Löschwasser	Maximale Löschwassermenge, die am Testknoten entnommen werden kann, ohne die Druckbeschränkungen zu überschreiten Das verfügbare Löschwasser wird ermittelt durch: Min. erforderlicher Restdruck Zone – erforderlicher min. Restdruck (bei aktivierter Option Zonenbeschränkungen verwenden) Netz – erforderlicher min. Restdruck (bei aktivierter Option Netzbeschränkungen verwenden) Wenn die angewendeten Druckbeschränkungen nicht eingehalten werden können, schlägt der Testknoten fehl.	WN_Q	__IWR_Node	FFAVAILQ	Nein
FFA-Restdruck	Restdruck an jedem Knoten. Bei der Simulation wird abhängig von der beim Einrichten ausgewählten Option versucht, entweder die erforderliche Löschwassermenge oder den Knotenrestdruck zu erzwingen.	WN_P	__IWR_Node	FFA_RP	Nein

Transiente Systemsimulation

In der folgenden Tabelle sind die zusätzlichen Ergebnisse aufgeführt, die bei Durchführung einer InfoWorks TS-Simulation (Transient System) an Knoten verfügbar sind:

Feldname	Hilfetext	Einheiten	Datenbanktabelle	Datenbankfeld	Zeitvariabel
Durchschnittl. Bedarf	Zeitgewichteter Durchschnitt der Ergebnisse für den Bedarf	WN_DQ	__IWR_Node	DEMAVG	Nein
Min. Bedarf	Minimaler Bedarf während der Anstiegssimulation	WN_DQ	__IWR_Node	DEMMIN	Nein
Knotendruck	Druck am Knoten, bei dem sich das Anstiegsschutzgerät befindet	WN_P	__IWR_Node	INPRESS	Ja
Durchschnittl. Knotendruck	Zeitgewichteter Durchschnitt der Ergebnisse für den Knotendruck	WN_P	__IWR_Node	INPRAVG	Nein
Min. Knotendruck	Minimaler Knotendruck während der Anstiegssimulation	WN_P	__IWR_Node	INPRMIN	Nein
SPD-Druck	Druck am Anstiegsschutzgerät (siehe Knotendruck)	WN_P	__IWR_Node	OUTPRESS	Ja
Durchschnittl. SPD-Druck	Zeitgewichteter Durchschnitt der Ergebnisse für den SPD-Druck	WN_P	__IWR_Node	OUTPRAVG	Nein
Min. SPD-Druck	Minimaler SPD-Druck während der Anstiegssimulation	WN_P	__IWR_Node	OUTPRMIN	Nein

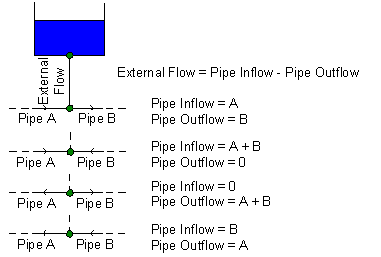

Rohrzufluss	Zufluss vom Netz zum Anstiegsschutzgerät. Beispiel:	WN_Q	__IWR_Node	INLTFLOW	Ja
Durchschnittl. Rohrzufluss	Zeitgewichteter Durchschnitt der Ergebnisse für den Rohrzufluss	WN_Q	__IWR_Node	INFLWAVG	Nein
Min. Rohrzufluss	Minimaler Rohrzufluss während der Anstiegssimulation	WN_Q	__IWR_Node	INFLWMIN	Nein
Rohrabfluss	Abfluss vom Anstiegsschutzgerät zum Netz (siehe Rohrzufluss)	WN_Q	__IWR_Node	OUTLTFLW	Ja
Durchschnittl. Rohrabfluss	Zeitgewichteter Durchschnitt der Ergebnisse für den Rohrabfluss	WN_Q	__IWR_Node	OUTFLAVG	Nein
Min. Rohrabfluss	Minimaler Rohrabfluss während der Anstiegssimulation	WN_Q	__IWR_Node	OUTFLMIN	Nein
Ext. Tiefe	Tiefe im Anstiegsschutzgerät	Y	__IWR_Node	EXTDEPTH	Ja
Ext. Volumenstrom	Volumenstrom vom Netz zum/vom Anstiegsschutzgerät Externer Volumenstrom = Rohrzufluss - Rohrabfluss (Siehe Rohrzufluss)	WN_Q	__IWR_Node	EXTFLOW	Ja
Durchschnittl. ext. Volumenstrom	Zeitgewichteter Durchschnitt der Ergebnisse für den externen Volumenstrom	WN_Q	__IWR_Node	EXTFLAVG	Nein
Min. ext. Volumenstrom	Minimaler externer Volumenstrom während der Anstiegssimulation	WN_Q	__IWR_Node	EXTFLMIN	Nein
Ext. Volumen	Luftmenge im Anstiegsschutzgerät, anwendbar auf Ausgleichsbehälter, Luftventile usw. Für nicht anwendbare Geräte wird der Wert 0.0 gemeldet.	WN_VO	__IWR_Node	EXTVOLUM	Ja
Durchschnittl. ext. Volumen	Zeitgewichteter Durchschnitt der Ergebnisse für das externe Volumen	WN_VO	__IWR_Node	EXTVOAVG	Nein
Min. ext. Volumen	Minimales externes Volumen während der Anstiegssimulation	WN_VO	__IWR_Node	EXTVOMIN	Nein
Eindringen	Wird nur angezeigt, wenn im Dialogfeld InfoWorks TS-Optionen ein Eindringberechnungstyp ausgewählt wurde. Grundwassermenge, die durch undichte Verbindungen oder Rohrrisse aufgrund extrem niedriger oder negativer Drücke im Netz in das System gelangt Weist auf eine potenzielle Kontaminationsgefahr hin.	WN_DVO	__IWR_Node	INTRUSN	Nein
