Para especificar los bordes de un conjunto de puerta y ventana que utilizan una asignación de marco

Después de crear una asignación de marco, debe especificar los bordes del marco que la van a utilizar.

Los bordes de marco que no tienen asignada una definición de marco no se visualizan.

1. Seleccione la ficha Administrargrupo Estilo y visualizaciónAdministrador de estilos.
2. Expanda Objetos arquitectónicos Estilos de conjunto de puerta y ventana.
   Nota: También puede seleccionar un conjunto de puerta y ventana en el dibujo y elegir la ficha Conjunto de puerta y ventana grupo General menú desplegable Editar estilo Estilos de conjunto de puerta y ventana.
3. Seleccione un estilo de conjunto de puerta y ventana
4. Elija la ficha Reglas de diseño.
5. En el panel izquierdo, seleccione una rejilla.
6. Seleccione una asignación de marco.

   La única forma de especificar los bordes de marco es mediante la ubicación.

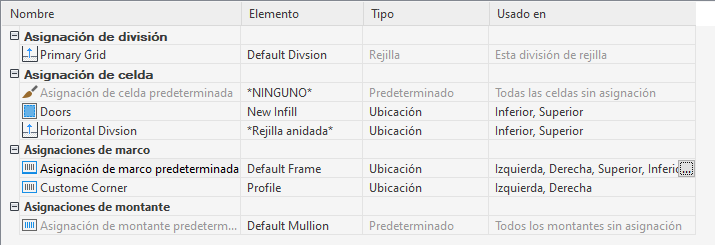

7. Seleccione la columna Usado en y pulse .


8. Seleccione los bordes que van a utilizar esta asignación: Izquierdo, Derecho, Superior o Inferior, y pulse Aceptar.

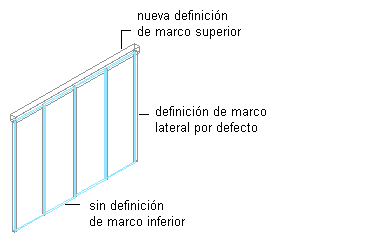

   Especificación de diferentes definiciones de marco de conjunto de puerta y ventana

   Nota: No se deben asignar varias definiciones a un mismo borde de marco, ya que sólo se utiliza la última definición asignada.
9. Pulse Aceptar.
