Añade una acción a una definición de bloque dinámico.
Añadir una captura de pantalla como en Windows
Resumen
Las acciones definen cómo se desplaza o cambia la geometría de una referencia a bloque dinámico cuando las propiedades personalizadas de ésta se manipulan en un dibujo. Las acciones se asocian a parámetros. El comando HERRACCIONBLOQUE se utiliza en el Editor de bloques.
Lista de solicitudes
Se muestran las siguientes solicitudes.
Matriz
También se puede encontrar en la .
Especifica que el conjunto de selección de objetos se coloca en una matriz al activarse la acción en una referencia de bloque dinámico. Una acción de matriz se puede asociar a un parámetro lineal, polar o XY.
- Seleccione un parámetro
-
Seleccione un parámetro para asociar a la acción.
- Designe objetos
-
Define los objetos que se incluirán en la acción al modificarse.
- Distancia entre columnas
-
Cuando se selecciona un parámetro lineal o polar, especifica la distancia entre los objetos seleccionados al modificar la acción de matriz. Para especificar la distancia, puede utilizar el puntero del ratón.
- Distancia entre filas
-
Cuando se selecciona un parámetro XY, especifica la distancia entre los objetos seleccionados al modificar la acción de matriz. Para especificar la distancia, utilice el puntero del ratón. Para especificar la casilla de unidades, introduzca dos valores separados por una coma para cada uno de los dos puntos.
Simetría
También se puede encontrar en la .
Al aplicar la acción a la referencia a bloque, se volteará un conjunto de objetos alrededor del eje de simetría del parámetro de simetría. Una acción de simetría sólo se puede asociar a un parámetro de simetría.
- Precise conjunto de selección
-
Determina los objetos que reflejarán en simetría alrededor del eje de simetría del parámetro de simetría.
Desplazar
También se puede encontrar en la .
Especifica que el conjunto de selección de objetos se desplaza al activarse la acción en una referencia de bloque dinámico. Una acción de desplazamiento se puede asociar a un parámetro de punto, lineal, polar o XY.
- Seleccione un parámetro
- Seleccione un parámetro para asociar a la acción.
- Precise punto de parámetro
-
Cuando se selecciona un parámetro lineal o polar, determina si se usa el punto inicial o final del parámetro para determinar el punto base de la acción.
Cuando se selecciona un parámetro XY, determina qué esquina del parámetro se asociará con la acción. Los objetos seleccionados para la acción se desplazarán con relación a este punto.
- EsquinaX
-
Cuando se selecciona un parámetro de EsquinaX, este especifica si la distancia aplicada a la acción es la distancia X del parámetro desde el punto base del mismo.
- EsquinaY
-
Cuando se selecciona un parámetro de EsquinaY, este especifica si la distancia aplicada a la acción es la distancia Y del parámetro desde el punto base del mismo.
Girar
También se puede encontrar en la .
Especifica que el conjunto de selección de objetos se gira al activarse la acción en una referencia de bloque dinámico. Una acción de rotación sólo se puede asociar a un parámetro de rotación.
- Seleccione un parámetro
- Seleccione un parámetro para asociar a la acción.
- Designar objetos
- Define los objetos que se incluirán en la acción.
- Tipo de base
-
Especifica si el punto base de la acción depende o no del punto base del parámetro asociado.

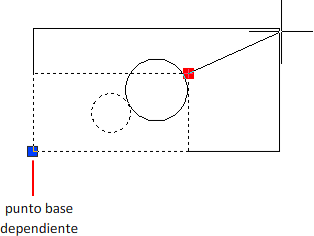

- Dependiente
-
Ajusta la escala de los objetos o los desplaza con respecto al punto base del parámetro asociado.

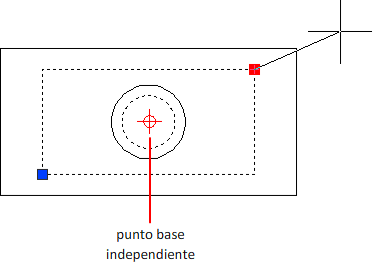

- Independiente
-
Ajusta la escala de los objetos o los desplaza con respecto a un punto base distinto al del parámetro asociado.
Factor de escala
También se puede encontrar en el .
Especifica que la escala del conjunto de selección de objetos se ajusta en relación al punto base definido al activarse la acción en una referencia a bloque dinámico. Una acción de ajuste de escala sólo se puede asociar a un parámetro lineal, polar o XY.
- Seleccione un parámetro
- Seleccione un parámetro para asociar a la acción.
- Designar objetos
- Define los objetos que se incluirán en la acción.
- Tipo de base
- Especifica si el punto base de la acción es dependiente o independiente.
- XY
-
Cuando se selecciona un parámetro XY, define la propiedad personalizada de Tipo de escala.
- X. Ajusta la escala del objeto seleccionado a lo largo del eje X del parámetro XY.
- Y. Ajusta la escala del objeto seleccionado a lo largo del eje Y del parámetro XY.
- XY. Ajusta la escala del objeto seleccionado a lo largo de los ejes X e Y del parámetro XY.
Estiramiento
También se puede encontrar en el .
Especifica que el conjunto de selección de objetos se estirará o desplazará al activarse la acción en una referencia de bloque dinámico. Una acción de estiramiento se puede asociar a un parámetro de punto, lineal, polar o XY.
- Seleccione un parámetro
- Seleccione un parámetro para asociar a la acción.
- Precise punto de parámetro
-
Cuando se selecciona un parámetro lineal o polar, determina si se usa el punto inicial o final del parámetro para determinar el punto base de la acción.
Cuando se selecciona un parámetro XY, determina qué esquina del parámetro se asociará con la acción. Los objetos seleccionados para la acción se estirarán con relación a este punto.
- Precise marco de estiramiento
-
Crea un cuadro que representa el área de contorno de la acción al modificar.
- PolígonoC
-
Crea un polígono que representa el área de contorno de la acción al modificar.
- Designar objetos
- Define los objetos que se incluirán en la acción.
Estiramiento polar
También se puede encontrar en el .
Especifica que el conjunto de selección de objetos se estira o se desplaza al activarse la acción en una referencia de bloque dinámico. Una acción de estiramiento polar sólo se puede asociar a un parámetro polar.
- Seleccione un parámetro
- Seleccione un parámetro para asociar a la acción.
- Precise punto de parámetro
-
Determina si se usa el punto inicial o el punto final del parámetro para determinar el punto base de la acción.
- Precise punto de parámetro
-
Determina si se usa el punto inicial o el punto final del parámetro para determinar el punto base de la acción.
- Precise marco de estiramiento
- Crea un cuadro que representa el área de contorno de la acción al modificar.
- PolígonoC
-
Crea un polígono que representa el área de contorno de la acción al modificar.
- Indique objetos sólo para girar
-
Determina los objetos de la selección que se girarán pero no se estirarán.
