Al redefinir las definiciones de bloque en el dibujo actual, se ven afectadas las inserciones del bloque en el dibujo tanto anteriores como futuras.
Existen dos métodos para redefinir una definición de bloque:
- Modificar la definición de bloque en el dibujo actual.
- Modificar la definición de bloque en el dibujo de origen y volver a insertarla en el dibujo actual.
El método que elija depende de si desea realizar cambios sólo en el dibujo actual o también en el dibujo de origen.
Para modificar una definición de bloque en el dibujo actual
- Inserte y descomponga un ejemplar del bloque original.
- Modifique los objetos según sea necesario.
- Haga clic en la .
- Escriba el nombre de la definición de bloque existente y seleccione los objetos.
Para actualizar una definición de bloque generada a partir de un archivo de dibujo
Las definiciones de bloques creadas en el dibujo actual por medio de la inserción de un archivo de dibujo no se actualizan automáticamente cuando se modifica el dibujo original. Puede insertar un bloque para actualizar una definición de bloque desde el archivo de dibujo.
- Abra el archivo de dibujo original, modifíquelo según sea necesario y guárdelo.
- Si la paleta de bloques no está abierta, haga clic en el menú .
- Seleccione la opción que permite mostrar los bloques en el dibujo actual.
- Haga clic en
para abrir el cuadro de diálogo de selección de archivos estándar, donde puede seleccionar el archivo de dibujo que desea insertar.
- Seleccione el archivo de dibujo y haga clic en Abrir.

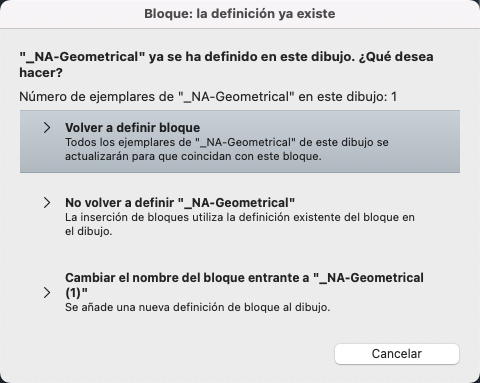

Se abre el cuadro de diálogo.
- Haga clic en Redefinir bloque.
- Inserte un ejemplar del bloque. Se actualizan todos los ejemplares del bloque en el dibujo actual.
Para actualizar una definición de bloque generada a partir de un dibujo de biblioteca
- Abra el dibujo de biblioteca, utilice el Editor de bloques para modificar el bloque según sea necesario y guárdelo.
- Si la paleta de bloques no está abierta, haga clic en el menú .
- Haga clic en Bibliotecas de bloques.
- Seleccione la biblioteca que ha modificado anteriormente.
- Seleccione el bloque que ha modificado, haga clic con el botón derecho y elija Insertar en dibujo.
- En el cuadro de diálogo, haga clic en Redefinir bloque.
- Inserte un ejemplar del bloque. Se actualizan todos los ejemplares del bloque en el dibujo actual.
