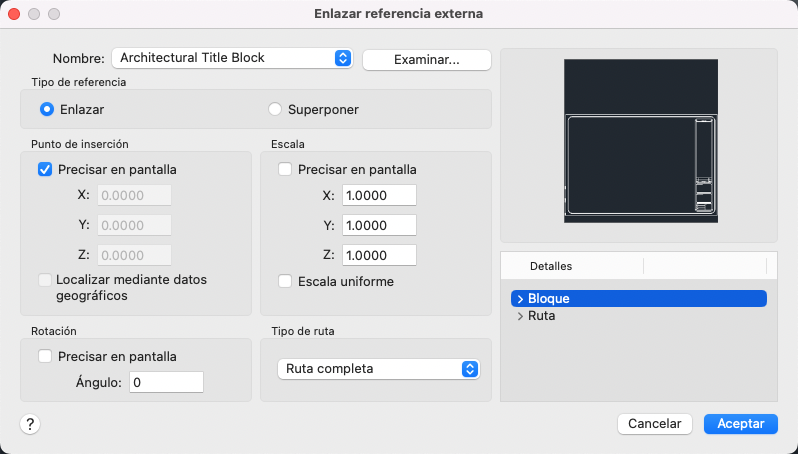

Cuadro de diálogo Enlazar referencia externa

Enlaza dibujos como una referencia externa (refX).

ENLAZARX (comando)

Menú: Insertar > Referencia DWG.

Resumen

Si enlaza un dibujo que contiene una referencia externa enlazada, ésta aparecerá en el dibujo actual. Es posible enlazar varios archivos DWG. Al igual que los bloques, las refX enlazadas se pueden anidar. Si hay otra persona modificando la referencia, el dibujo enlazado se basa en la última versión guardada.

Lista de opciones

Se muestran las siguientes opciones.

Nombre

Identifica el archivo DWG que se ha seleccionado para enlazar.

Examinar

Muestra el cuadro de diálogo Seleccionar archivo de referencia (un cuadro de diálogo de selección de archivos estándar), que permite seleccionar una nueva referencia externa para el dibujo actual.

Tipo de referencia

Especifica si la referencia se enlaza o se superpone. A diferencia de las refX que son un enlace, las superposiciones se ignoran cuando el dibujo al que se enlazan también se enlaza posteriormente a otro dibujo como refX.

Vista preliminar

Muestra el archivo DWG que se ha seleccionado para enlazar.

Punto de inserción

Precisar en pantalla

Permite realizar una entrada en la solicitud de comando o con el dispositivo señalador.

X

Permite establecer el valor de la coordenada X.

Y

Permite establecer el valor de la coordenada Y.

Z

Permite establecer el valor de la coordenada Z.

Escala

Precisar en pantalla

Permite realizar una entrada en la solicitud de comando o con el dispositivo señalador.

X

Permite establecer el factor de escala X.

Y

Permite establecer el factor de escala Y.

Z

Permite establecer el factor de escala Z.

Escala uniforme

Establece los factores de escala Y y X con el mismo valor que el factor de escala Z.

Rotación

Precisar en pantalla

Si Precisar en pantalla está seleccionado, puede esperar a salir del cuadro de diálogo para rotar el objeto con el dispositivo señalador o desde la solicitud de comando.

Ángulo

Si está desactivada, indique en el cuadro de diálogo el valor para el ángulo de rotación.

Tipo de ruta

Seleccione la ruta completa (absoluta), la ruta relativa al archivo de referencia externa, o Sin ruta, el nombre del archivo de referencia externa (el archivo debe encontrarse en la misma carpeta en que se encuentra el archivo de dibujo actual).

Detalles

Muestra la información sobre el bloque y la ruta de la referencia externa que se va a enlazar.

Bloque

Muestra información sobre el bloque del dibujo.

• Unidad. Muestra el valor de INSUNITS especificado para el bloque insertado.
• Factor. Muestra el factor de escala en unidades, que se calcula según el valor de INSUNITS para las unidades de bloque y de dibujo.

Ruta

Muestra las rutas de los archivos de referencia externa.

• Encontrado en. Muestra la ruta en la que se encuentra el archivo de referencia externa.
• Ruta guardada. Muestra la ruta que se guarda con el dibujo al enlazar la referencia externa. La ruta depende del parámetro Tipo de ruta.
