RECORTA (comando)

Recorta objetos hasta encontrar las aristas de otros objetos.

Métodos de acceso

Conjunto de herramientas: ficha Dibujo > grupo Modificar > Recortar.

Menú: Modificar > Recortar.

Descripción general

Los objetos se pueden recortar de dos modos: Rápido y Estándar.

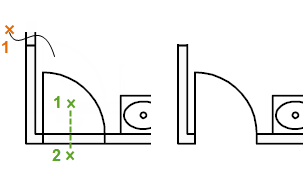

Modo rápido. Para recortar objetos, seleccione los objetos que desea recortar individualmente, pulse y arrastre para iniciar una ruta de selección a mano alzada o elija dos ubicaciones vacías para especificar un borde de selección. Todos los objetos actúan automáticamente como aristas de corte. En su lugar, se suprimen los objetos seleccionados que no se pueden recortar.

Modo Estándar. Para recortar objetos, seleccione primero los contornos y pulse Intro. A continuación, seleccione los objetos que desee recortar. Para utilizar todos los objetos como límites, pulse Intro en la primera solicitud Designar objetos.

Nota: La variable de sistema TRIMEXTENDMODE controla si el comando RECORTA se establece por defecto en el comportamiento Rápido o Estándar.

Se muestran las siguientes solicitudes.

Designar aristas de corte

Especifica uno o más objetos que van a utilizarse como contorno para el recorte. RECORTA proyecta las aristas de corte y los objetos que se van a recortar sobre el plano XY del sistema de coordenadas personales (SCP) actual.

Nota: Para seleccionar aristas de corte que incluyen bloques, solo puede utilizar las opciones de selección única, captura, borde y seleccionar todo.

Designar objetos: Especifica los objetos individualmente.
Selec. todo: Especifica que todos los objetos del dibujo se pueden utilizar como un contorno de recorte.

Objeto que se desea recortar

Designa el objeto que se va a recortar. Si es posible más de un resultado de recorte, la ubicación del primer punto de selección determina el resultado.

Use la tecla Mayús para alargar

Alarga los objetos seleccionados en lugar de recortarlos. Esta opción ofrece un método sencillo para alternar entre recorte y ampliación.

Aristas de corte

Pasa de seleccionar objetos que recortar a seleccionar las aristas de corte.

Borde

Selecciona todos los objetos que se cruzan con la línea o borde de selección. La línea o borde de selección consiste en una serie de segmentos de línea temporales que se especifican mediante dos o más puntos de borde. El borde de selección no forma un bucle cerrado.

Captura

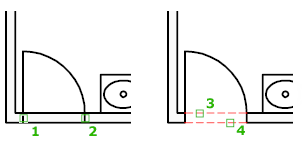

Designa los objetos incluidos total o parcialmente en un área rectangular definida por dos puntos.

Nota: Algunas selecciones de captura de objetos para recortar resultan ambiguas. RECORTA resuelve la selección continuando la ventana de captura rectangular en sentido horario desde el primer punto hasta el primer objeto encontrado.

Modo

Define el modo de recorte por defecto como Rápido, que utiliza todos los objetos como aristas de corte potenciales, o como Estándar, que solicita la selección de las aristas de corte.

Proyecto

Especifica el método de proyección que se utiliza al recortar objetos.

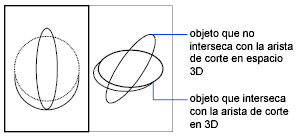

Ninguno: Indica que no hay proyección. El comando solo recorta los objetos que se intersecan con la arista de corte en espacio 3D.

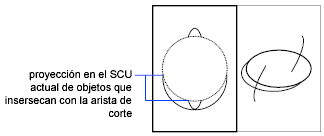

SCP: Especifica la proyección en el plano XY del SCP actual. El comando recorta los objetos que no se intersecan con la arista de corte en espacio 3D.

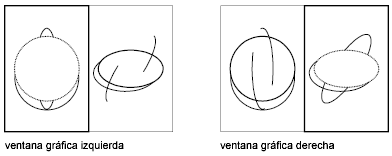

Vista: Indica una proyección a lo largo de la línea de mira actual. El comando recorta los objetos que se intersecan con el contorno de la vista actual.

Arista

Determina si el objeto se recorta hasta la arista extrapolada de otro objeto o solo hasta un objeto que lo interseque en el espacio 3D.

Alargar: Extiende la arista de corte a lo largo de su camino natural para intersecarse con un objeto en el espacio 3D.
No alargar: Determina que el objeto sólo debe recortarse en una arista de corte con la que interseque en el espacio 3D.

Nota: Cuando recorte sombreados, no defina Arista como Alargar. Si lo hace, no se creará un puente entre los huecos de los contornos de recorte, aunque la tolerancia a huecos esté establecida en un valor correcto.

Borrar

Suprime los objetos seleccionados. Esta opción ofrece un método cómodo para borrar objetos innecesarios sin abandonar el comando RECORTA.

Deshacer

Anula el cambio más reciente realizado por el comando RECORTA.
