La revisión de las normas actualiza los símbolos de acabado superficial

El símbolo de acabado superficial ahora admite las últimas revisiones de las normas ISO (ISO 21920-1:2021(E)) y ANSI/ASME (ASME Y14.36-2018).

Con la admisión de las nuevas normas ISO 21920-1:2021(E) y ANSI/ASME Y14.36-2018, ahora puede anotar documentos creados en AutoCAD Mechanical mediante la última revisión de símbolos de acabado superficial para comunicar información precisa sobre acabados superficiales.

Nota: El conjunto de herramientas AutoCAD Mechanical sigue admitiendo todas las revisiones heredadas y permite abrir, editar y guardar documentos creados en versiones anteriores sin tener que actualizar la norma de acabado superficial. Al guardar la nueva revisión de los símbolos de acabado superficial en un formato de archivo anterior, el símbolo de acabado superficial se convierte en un bloque.

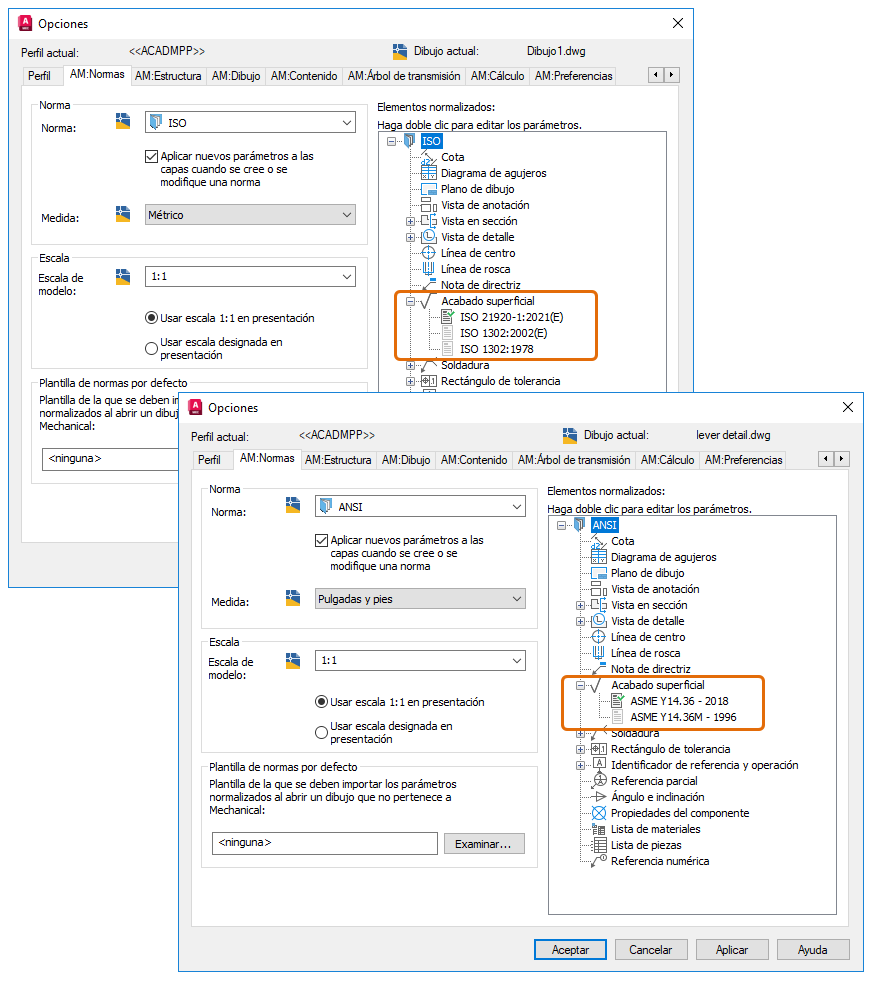

Cuadro de diálogo Opciones

En el conjunto de herramientas AutoCAD Mechanical 2025, la norma por defecto para un dibujo nuevo se establece en la última revisión de la norma ISO o ANSI/ASME. Sin embargo, cuando se abre un dibujo heredado, la norma por defecto se cambia por la revisión de la norma antigua correspondiente.

Puede cambiar la revisión de la norma en el cuadro de diálogo Opciones.

Parámetros de acabado superficial (cuadro de diálogo)

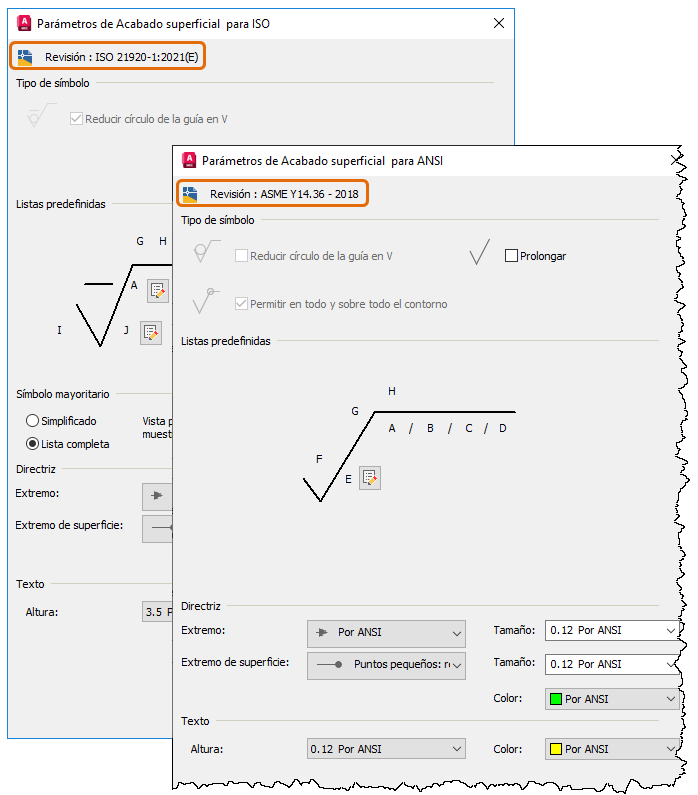

El cuadro de diálogo Parámetros de acabado superficial muestra las últimas revisiones ISO y ANSI/ASME para los símbolos de acabado superficial. El tipo de símbolo y la lista predefinida correspondientes se actualizan automáticamente para reflejar la revisión más reciente.

Cuadro de diálogo Acabado superficial

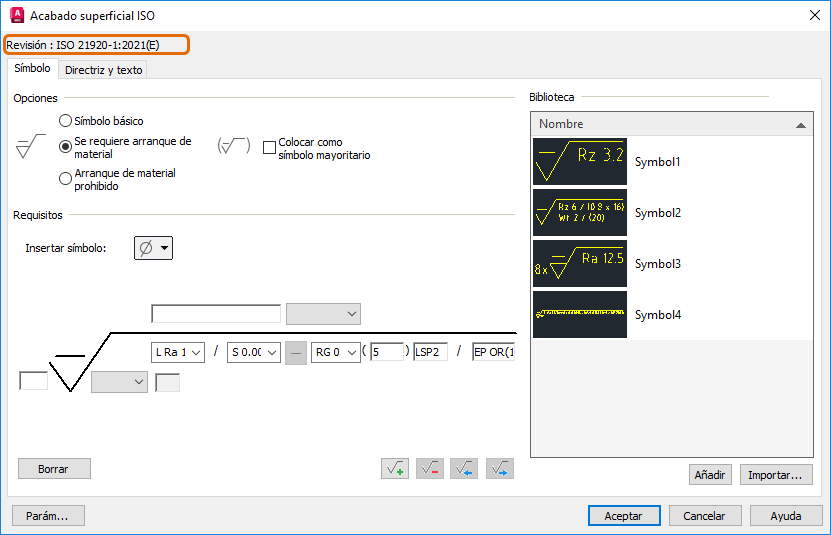

El cuadro de diálogo Acabado superficial (ISO) incluye la revisión de acabado superficial más reciente, lo que proporciona la notación y los requisitos más actualizados. Este cuadro de diálogo también admite la función de varias filas, que permite organizar y presentar especificaciones de acabado superficial en varias filas.

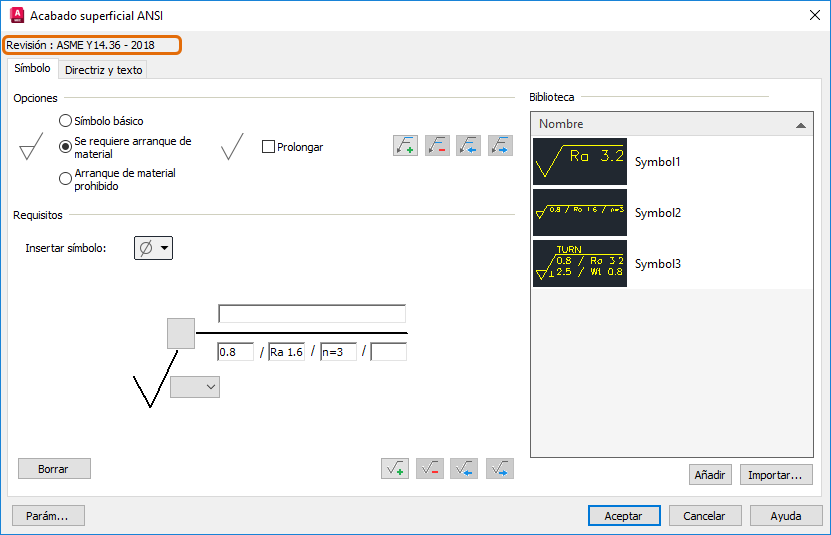

El cuadro de diálogo Acabado superficial (ANSI/ASME) proporciona más funciones. Además de la compatibilidad con varias filas, este cuadro de diálogo proporciona opciones para definir varias líneas de referencia en el símbolo.

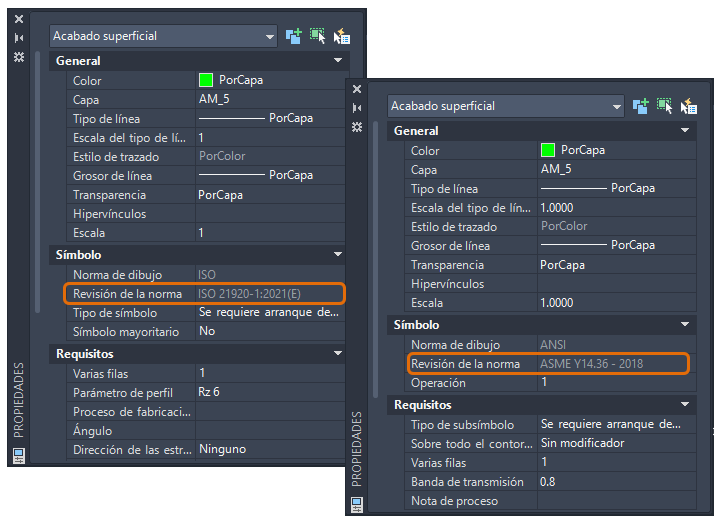

Paleta Propiedades

Puede ver y modificar todas las propiedades de símbolo de acabado superficial desde la paleta Propiedades.
