Un archivo de importación de normas (*.tit) es un archivo de texto que contiene la información del marco de dibujo y el cuadro de rotulación, y que se puede importar mediante el comando AMTITLE.
En lugar de seleccionar manualmente atributos de marco de dibujo, escala y cuadro de rotulación durante el uso del comando AMTITLE, los archivos *.tit permiten predefinir estos parámetros y obtenerlos automáticamente.
El siguiente ejemplo muestra la estructura del archivo.
Las dos primeras líneas del archivo deben ser:
- Primera línea: factor de escala; por ejemplo, 1:2
- Segunda línea: archivo .dwg que se utilizará para el marco de dibujo; por ejemplo, iso_a2x4.dwg
Las siguientes líneas son opcionales y puede utilizarlas para direccionar atributos del cuadro de rotulación del dibujo al correspondiente archivo de texto asociado, por ejemplo:
- Tercera línea: ("GEN-TITLE-DWG" "Crane_0A2")
- Cuarta línea: (“GEN-TITLE-NAME” “Autodesk”)

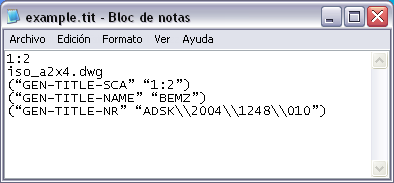

Uno de estos archivos de texto tendría la siguiente apariencia:
- Si falta una especificación, los atributos permanecen en blanco.
- El archivo no puede incluir líneas en blanco.
- Si desea añadir comillas al cuadro de rotulación, por ejemplo, para marcar valores de pulgadas, puede escribir “USC 3/4\””” para USC 3/4”.
