Un área de escala es una región del espacio modelo que tiene una escala diferente del resto del espacio modelo.

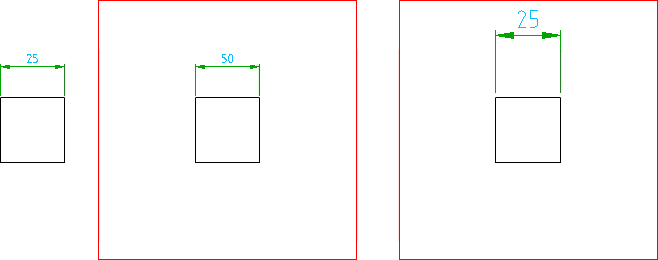

El escalado de longitud aumenta o reduce la geometría sin alterar el tamaño de las anotaciones. El escalado de texto aumenta o reduce las anotaciones sin alterar el tamaño de la geometría. La ilustración muestra 3 placas cuadradas del mismo tamaño (25 unidades de dibujo). En el área de escala con escalado de longitud de 2:1, la longitud de un lado se muestra como 50; doble de la medida en unidades de dibujo. Sin embargo, la altura del texto de la cota es la misma que la de la placa cuadrada en el espacio modelo. En el área de escala con un escalado de texto de 2:1, la longitud de un lado es 25 (igual que la medida en unidades de dibujo), pero el tamaño de la cota es doble.
El escalado de longitud permite dibujar un modelo con mayor o menor escala. Cuando se anota el dibujo, las cotas y los símbolos se tiene en cuenta la escala y se muestran con la medida verdadera.
El escalado de texto permite dibujar en escala 1:1 y ampliar o reducir las anotaciones en relación con el modelo. Sin embargo, después de ampliar o reducir una anotación, la altura del texto no cumple con las normas de dibujo, que debe compensar en el momento del trazado o la creación de ventanas gráficas.
Las áreas de escala se enmarcan mediante bordes que se crea en la capa de Mechanical AM_VIEWS, por defecto. Un área de escala puede ser un rectángulo o un círculo que se define en el momento de crear el área de escala. También puede convertir cualquier contorno cerrado a un área a escala, momento en que el contorno se convierte en el marco de área de escala.
AMSCAREA, el comando de creación de áreas de escala, ofrece la posibilidad de crear una ventana gráfica de un área de escala. La ventana gráfica tiene los mismos parámetros que el área de escala.
