Engranajes

Utilice el cuadro de diálogo de Engranajes para crear engranajes rectos con curva envolvente AGMA, uno de los diseños de engranajes más comunes.

Para crear una curva de engranaje:

1. Seleccione la pestaña de Construir > panel de Curvas > Otros métodos > Engranajes para abrir el cuadro de diálogo de Engranajes.

   En el cuadro de diálogo de Engranajes se accede a la pestaña de Curva.

2. Introduzca un Nombre para la curva.
3. Asigne el valor de Finura para determinar el número de puntos de control del perfil del diente. A menor finura, mayor número de puntos de control utilizados.
4. Configure el engranaje:
   • Nº dientes — Introduzca el número de dientes del engranaje.
   • Ángulo de presión — Introduzca el ángulo agudo, en grados, que se forma entre la tangente a los dos círculos base y una normal a la línea que conecta el centro de los engranajes.
   • Radio de empalme de punta — Introduzca el radio de la esquina del diente (consulte la imagen 2).
   • Adendum — Introduzca la distancia radial que hay entre el círculo de paso y el punto más exterior del diente (consulte la imagen 2). Existe la posibilidad de seleccionar un Diámetro exterior e introducir el diámetro del engranaje.
   • Dedendum — Introduzca la distancia radial que hay entre lo más profundo del diente y el círculo de paso (consulte la imagen 2). Existe la posibilidad de seleccionar un Diámetro de raíz e introducir el diámetro de raíz del engranaje.
   • Diámetro de paso — Introduzca el diámetro del círculo de paso (consulte las imágenes 1 y 2). O bien, seleccione Módulo e introduzca el diámetro de paso dividido entre el número de dientes, o seleccione Paso diametral e introduzca el número de dientes dividido entre el diámetro de paso.
   • Radio de empalme de raíz — Introduzca el radio del empalme en lo más profundo de cada diente (consulte la imagen 2).
   • Centro — Introduzca las coordenadas del centro de la curva del engranaje, o haga clic en y seleccione la curva en la ventana de gráficos.
5. Existe la opción de hacer clic en el botón de Vista previa para ver los resultados de las configuraciones actuales en la ventana de gráficos.
6. Seleccione la pestaña de Análisis para acceder a las dimensiones del engranaje, el diámetro del calibrador de pernos y la medida exterior sobre el diámetro de los pasadores.
Nota: No es posible acceder a la pestaña de Análisis cuando se crean engranajes con el Asistente de curvas.
7. Seleccionar si desea crear Engranajes exteriores o Engranajes interiores.
8. Si desea cambiar el diámetro del calibrador de pernos, introduzca un valor nuevo en el recuadro de Diámetro de pasador real y haga clic en Recalcular.
9. Haga clic en Aceptar.

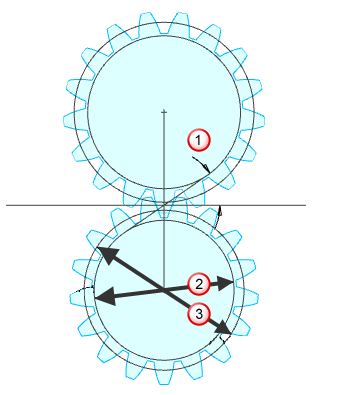

Imagen 1:

Ángulo de presión Diámetro base Diámetro de paso

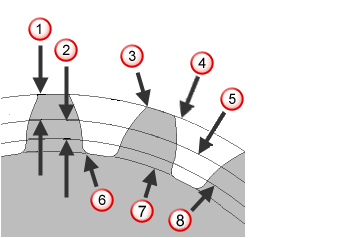

Imagen 2:

Adendum Dedendum Radio de empalme de punta Círculo exterior Círculo de paso Radio de empalme de raíz Círculo raíz Círculo base
