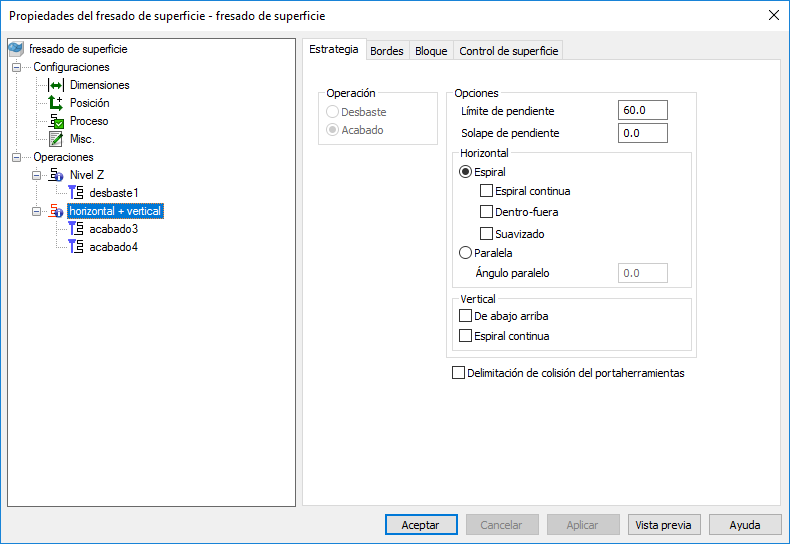

Límite de pendiente — El ángulo que divide las zonas verticales y horizontales. Las partes de las superficies con una pendiente menor que este ángulo se mecanizan con las trayectorias paralelas y las pendientes más inclinadas se mecanizan con el nivel Z.
Solape de pendiente — Indica, en grados, cuánto de las dos zonas se solapa. Un solape de 0 indica que las dos zonas son diferentes. Un valor de 10 indica que las dos pasadas se solapan 10 grados.
Horizontal
Seleccione trayectorias de Espiral o Paralelas para las zonas planas de la figura.
Cuando se utilizan trayectorias de Espiral en zonas planas, la forma de las zonas se calcula de manera automática a partir de los atributos de Límite de pendiente y Solape de pendiente.
Espiral continua — Active esta opción para detener la levantada de herramienta de la superficie durante el mecanizado.
Activar Espiral continua genera una trayectoria que permanece en contacto con la superficie, lo que reduce las probabilidades de que los movimientos de retracción y aproximación regulares dejen marcas testigo o de tiempo de espera en la superficie.
Las trayectorias de acabado de nivel Z estándares crean trayectorias de altura Z constante, como se muestra más abajo. La herramienta retrocede o avanza a lo largo de la superficie entre niveles Z.
Cuando la opción de Espiral continua está activada, las trayectorias se transforman en espirales continuas. Las trayectorias dejan de tener una altura Z constante.
Dentro-fuera — Por defecto, el movimiento de la espiral se inicia en el borde de la figura y se mueve hacia dentro. Active esta opción para iniciar la espiral en el centro de la figura y comenzar un movimiento hacia fuera.
Suavizado — Elimina todo cambio de dirección brusco. Funciona de manera similar al atributo de suavizado raceline de % Esquina de trayectoria, con la diferencia de que suaviza todas las trayectorias, no únicamente las esquinas.

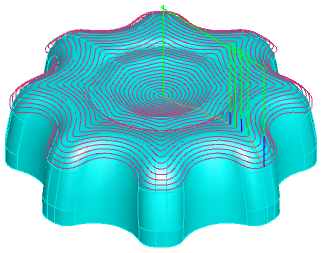

El ejemplo siguiente presenta un acabado de espiral 3D sin suavizado:

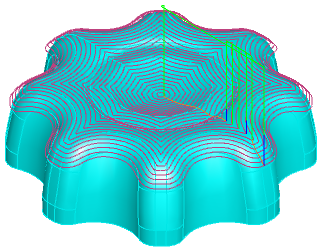

Y con suavizado:
Cuando se selecciona para utilizar una trayectoria Paralela, la pasada es paralela al eje X a menos que se introduzca un Ángulo paralelo. Asigne al Ángulo paralelo un valor de 90
para que sea paralelo al eje Y.
Vertical
Estos atributos configuran las zonas de mayor pendiente de la figura.
De abajo arriba — Active la opción para mecanizar la figura de superficie de abajo arriba. Desactívela para mecanizar de arriba abajo.
Delimitación de colisión del portaherramientas — Delimita la trayectoria donde se produce la colisión del portaherramientas o la caña con una superficie de la pieza, una superficie a verificar o el bloque sin mecanizar. Cuando están seleccionados, los atributos de Dist. seg. portahtas y Dist. seg. caña aparecen en la pestaña de Fresado de la operación.

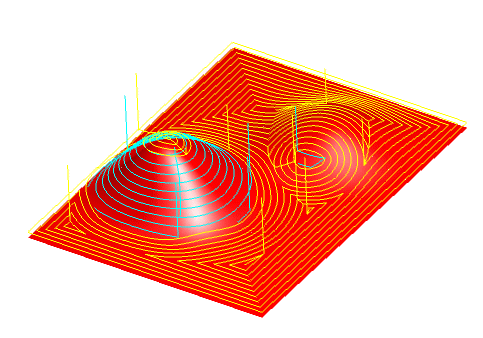

Ejemplo de espiral

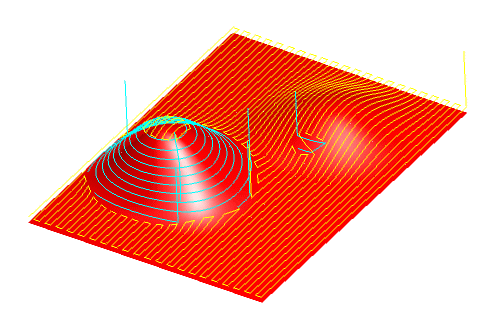

Ejemplo de paralela
