Haga clic en la vista previa de la herramienta para encuadrarla y hacer zoom. La orientación de la vista previa la determina la configuración de la página Opciones > Vista > Máquina. Haga clic con el botón derecho en la imagen para abrir el menú contextual.
Nombre — Introduzca un nombre que identifique a la herramienta. El nombre tiene que ser único en el almacén de herramientas.
Forma de plaquita — Seleccione la forma de la plaquita. Para la forma de Rombo person., tiene que introducir el Ángulo de punta.

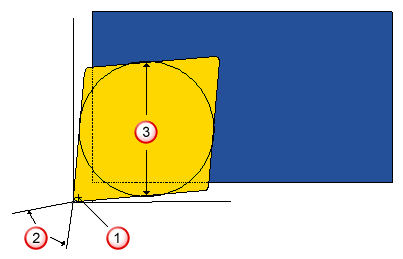

Radio de punta es el radio de la punta de corte de la plaquita.
Inscribir diámetro círculo es el diámetro de un círculo que se ajusta dentro de la forma de la plaquita.
|
|
|
Radio de punta
Ángulo de punta
Inscribir diámetro círculo
Medida — Indica las unidades utilizadas para representar las dimensiones de la herramienta. Seleccione Pulgadas para las pulgadas o desactive para seleccionar milímetros.
