El sólido de la mesa superior es el sólido al que se conectan el bloque y las abrazaderas. Es decir, en la simulación de máquina, el bloque y las abrazaderas se mueven junto con el sólido seleccionado en este cuadro de diálogo como si fueran dispositivos secundarios de tal sólido.
En tornos, este es el husillo principal o el mandril. En fresadoras, este es el sólido de la mesa superior. Utilice el cuadro de diálogo de Mesa superior para configurarlo.

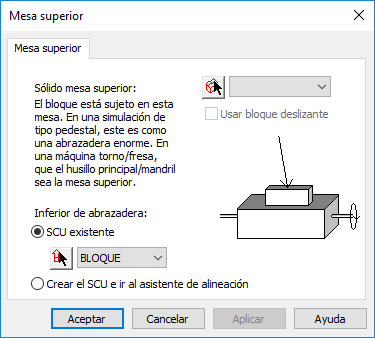

Para abrir el cuadro de diálogo Mesa superior, seleccione la pestaña Diseño de máquina > panel Configuración > Mesa superior.
Para utilizar este cuadro de diálogo:
- Seleccione el sólido.
- Seleccione:
- SCU existente — Seleccione el SCU en la parte superior del sólido donde desea montar la pieza.
Nota: Si la pieza tiene el sistema de coordenadas localizado en su parte superior, es posible realizar un desfase del sólido en la página de Información de simulación del asistente de Configuración.
- Crear el SCU e ir al asistente de alineación
- SCU existente — Seleccione el SCU en la parte superior del sólido donde desea montar la pieza.
- Haga clic en el botón de Aplicar.
SCU para la mesa superior
El SCU de la Mesa superior es el más importante, en particular en máquinas de torneado. Tanto la posición como la orientación del SCU de la mesa superior son importantes porque establecen una correspondencia con la posición y orientación de la configuración utilizada en la pieza de FeatureCAM. Esto se puede entender de varias formas:
- El SCU de la mesa superior está vinculado al origen de la configuración (excepto los desfases establecidos en el cuadro de diálogo de Configuración - Información de simulación).
- Los orígenes del SCU de la configuración (excepto los desfases establecidos en el cuadro de diálogo de Configuración - Información de simulación) se realizan para que coincidan con el SCU de la mesa superior; y las direcciones X, Y y Z estén alineadas.
- La simulación de FeatureCAM alinea (transforma) la máquina completa para que el SCU de la mesa superior esté alineado con la configuración (menos los desfases establecidos en el cuadro de diálogo de Configuración - Información de simulación). Es decir, la máquina se transforma para que el eje +X del SCU de la mesa superior esté alineado con el eje +X de la configuración y el +Z con el +Z; la máquina también se traslada para que el origen de la configuración (excepto los desfases establecidos en el cuadro de diálogo de Configuración - Información de simulación) sea el mismo punto que el origen del SCU de la mesa superior.

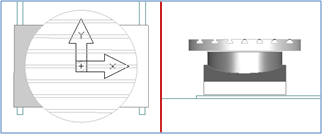

A continuación se reproduce el ejemplo del SCU y del sólido en una máquina de fresado:
El SCU para fresado debe tener:
- el XY posicionado en el centro de la mesa
- el Z posicionado en la parte superior de la mesa
- X apuntando a la derecha
- Z apuntando hacia arriba
En piezas indexadas de 4 ejes, la combinación de la ubicación de la abrazadera de la configuración del fichero .fm con la ubicación de la mesa superior debe trasladar el bloque para que el eje índice de la pieza esté alineado con el eje de rotación de la mesa. Si esto no se cumpliese, la simulación no podría rotar la máquina alrededor del eje índice.
A continuación se reproduce el ejemplo del SCU y el sólido con una máquina de torneado o torno/fresa:
El SCU para torneado debe tener:
- el XY posicionado en el centro del mandril
- el Z posicionado en la cara de las mordazas
- X apuntando hacia arriba (o hacia la herramienta en un torno de mesa inclinada)
- Z apuntando a la derecha (desde el husillo principal al subhusillo o contrapunto)
